Boîte pour paroi creuse HWD 90
Open Cadenas Modal
  • pour les parois de protection incendie F30-F90 et EI30-EI90
  • Homologation AEAI 26831
  • pour une épaisseur de panneau de > 10 à 40 mm
  • Pour vis de dispositif Ø 3 mm
  • Couple de serrage max. 0,5 Nm
  • Les conduits doivent être impérativement bouchés avec des bouchons d'étanchéité !
En savoir plus Réduire le texte

Quickbox Maxi HWD 90 1x1

Kaiser GmbH & Co.KG
N° d'article: 9499-77
EAN: 7611614276786
CE
S-Plus
Feller SNAPFIX comp.
Ø du produit: 83 mm
Longueur du produit: 83 mm
Largeur du produit: 83 mm
Profondeur du produit: 73.5 mm
Ouverture d'installation (paroi/plafond) Ø: 83 mm
Pour conduit Ø: 25 mm
Ø du trou de perçage/fraisage: 83 mm
classe de résistance au feu: EI 30, EI 90
Emballage / Expédition: 10 / 100
Prix (PVC) / 1 ST:
26,50 €
Groupe de prix: 192
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M20
N° d'article 1040-20
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M25
N° d'article 1040-25
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus

tools

Perçoir universel pour matières synthétiques
Perçoir universel pour matières synthétiques
N° d'article 1085-80
  • permet de réaliser des orifices de passage pour les câbles et les tubes avec une grande précision
  • pour câbles de Ø 4 - 7,5 mm de très basse tension
  • Pour câbles NYM jusqu'à 5 x 2,5 ou 7 x 1,5
  • Pour câbles NYY jusqu'à 5 x 2,5
  • Pour gaines DIN EN (flexibles) d'un diamètre extérieur max. de 20/25 mm
  • Avec logement bit 1/4" pour tournevis accu.
En savoir plus

similar

- kompatibel mit Feller SNAPFIX® - für Brandschutzwände F30-F90 bzw. EI30-EI90 - Für Brandschutzwände im Holzständerbau EI30-EI90 - VKF Zulassung 26831 - VKF Zulassung 26846 - für Plattenstärke > 10 - 40 mm - passender Steckdeckel für Art.-Nr. 9498-77 New Look one Art.-Nr. 9919.10 - Für Geräteschrauben Ø 3 mm - Max. Anzugsdrehmoment 0,5 Nm - Rohre müssen zwingend mit Dichtstopfen verschlossen werden!
Quickbox Maxi HWD 90 2x2
N° d'article 9499-77.02
  • pour les parois de protection incendie F30-F90 et EI30-EI90
  • Homologation AEAI 26831
  • pour une épaisseur de panneau de > 10 à 40 mm
  • Pour vis de dispositif Ø 3 mm
  • Couple de serrage max. 0,5 Nm
  • Les conduits doivent être impérativement bouchés avec des bouchons d'étanchéité !
En savoir plus
- kompatibel mit Feller SNAPFIX® - für Brandschutzwände F30-F90 bzw. EI30-EI90 - Für Brandschutzwände im Holzständerbau EI30-EI90 - VKF Zulassung 26831 - VKF Zulassung 26846 - für Plattenstärke > 10 - 40 mm - passender Steckdeckel für Art.-Nr. 9498-77 New Look one Art.-Nr. 9919.10 - Für Geräteschrauben Ø 3 mm - Max. Anzugsdrehmoment 0,5 Nm - Rohre müssen zwingend mit Dichtstopfen verschlossen werden!
Quickbox Maxi HWD 90 3x1
N° d'article 9499-77.03
  • pour les parois de protection incendie F30-F90 et EI30-EI90
  • Homologation AEAI 26831
  • pour une épaisseur de panneau de > 10 à 40 mm
  • Pour vis de dispositif Ø 3 mm
  • Couple de serrage max. 0,5 Nm
  • Les conduits doivent être impérativement bouchés avec des bouchons d'étanchéité !
En savoir plus

Boîte pour paroi creuse HWD 90

Hohlwanddosen HWD 90 für Brandschutzwände EI30-EI90 sorgen für die zertifizierte und brandschutzgerechte Elektro-Installation. Die intelligente AFS-Technik reagiert sofort auf Feuer und Hitze und verschließt die Installationsöffnung selbsttätig. Somit bleibt die Feuerwiderstandklasse der Wand erhalten und der Fluchtweg gesichert. Die Anwendung in allen Brandschutzwänden und die Feuerwiderstandsdauer bis 90 Minuten sorgt für maximale Flexibilität - auch bei Planungsänderungen. Gleichzeitig erhält sie auch die Schallschutzanforderung der Wand.
  • pour les parois de protection incendie F30-F90 et EI30-EI90
  • Préserve la fonction d'isolation acoustique dans la paroi
  • Possibilité d’installation ultérieure
  • Utilisable comme boîte de jonction avec couvercle coupe-feu

Hinweis

Endmontage von gewissen UP- Apparaten bei unverputzten Oberflächen: Aufgrund des aufliegenden Halterandes der Dose kann eine kleine Fuge zwischen Abdeckung und Wandoberfläche entstehen. Bei unverputzten Oberflächen empfiehlt sich die Versenkung des Halterandes der Dose in die Wand, um etwaige Fugen zu vermeiden.

Montage du Quickbox Maxi HWD 90 dans les parois pare-feu EI 30 - EI 90

Etablir l'orifice d'installation Ø 83 mm à l'aide d'une fraise (p.e. fraise bi-métal 1082-84).
Etablir l'orifice d'installation Ø 83 mm à l'aide d'une fraise (p.e. fraise bi-métal 1082-84).
Etablir des entrées pour tubes exactes
Etablir des entrées pour tubes exactes
Introduire le nombre de tubes nécessaire selon les inducations du catalogue. Les tubes doivent être scellés avec des bouchons d'étanchéité.
Introduire le nombre de tubes nécessaire selon les inducations du catalogue. Les tubes doivent être scellés avec des bouchons d'étanchéité.
Fixer la boîte à l'aide des deux vis FX4 pré-montées.
Fixer la boîte à l'aide des deux vis FX4 pré-montées.

Dimensions / Forme

Ø du produit:
83 mm
Longueur du produit:
83 mm
Largeur du produit:
83 mm
Profondeur du produit:
73.5 mm
Ouverture d'installation (paroi/plafond) Ø:
83 mm
Ø du trou de perçage/fraisage:
83 mm

Raccords / introductions

Pour conduit Ø:
25 mm

Montage / Installation

Type de montage:
HW (construction sèche/construction légère)

Sécurité / propriétés

Application spéciale:
protection anti-incendie

Agréments / Certifications

classe de résistance au feu:
EI 30, EI 90
Déclaration de performance

KAISER Vorlage Übereinstimmungsbestätigung

Vorlage Bescheinigung vom Fachhandwerksbetrieb für den Bauherrn
33 KB | 26/06/2018
Télécharger
Certificat

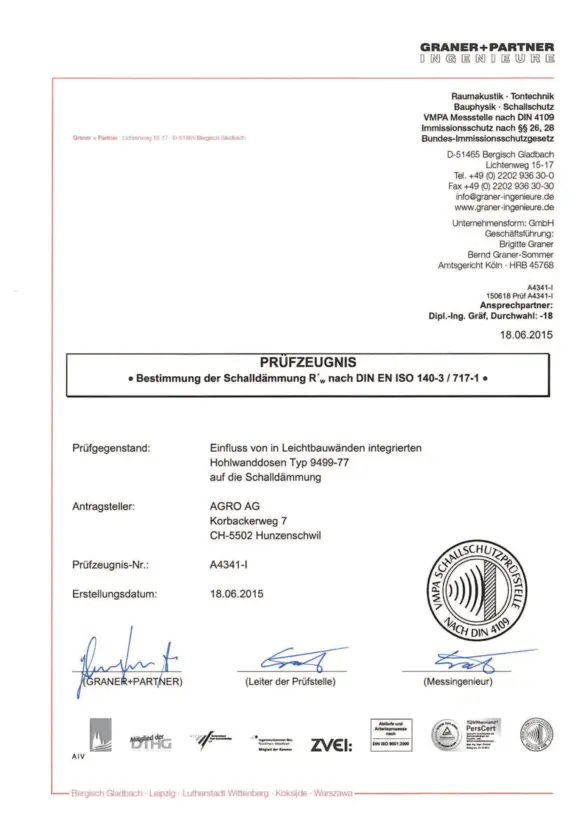

Schallschutz- Zertifikat Quickbox Maxi HWD 90

4.3 MB | 24/10/2018
Télécharger
