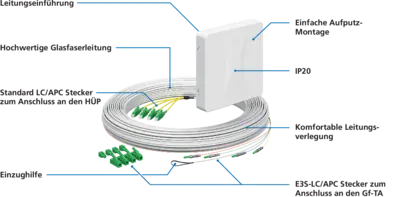

• Contenu de la livraison : raccordement d'abonné Gf, coupleur LC/APC et conduite à fibre optique E3S Connect® pré-confectionnée

Montage en saillie avec E3S Connect® - Câble à fibre optique pour le raccordement au
point de raccordement du bâtiment (HÜP / Gf-AP)
Raccordement d'abonné à fibre optique compact en blanc brillant pour montage en saillie. L'installation peut se faire directement sur la paroi ou à l'aide de vis électriques sur un boîtier d'appareillage. Convient pour les entrées de câbles par le bas et par l'arrière avec décharge de traction intégrée. Équipé de 2 accouplements duplex LC/APC avec obturateur et protection anti-poussière. Possibilité d'ajouter des accouplements duplex LC/APC et simplex SC/APC, qui peuvent être utilisés dans deux positions différentes en hauteur.
Le raccordement de l'abonné est livré avec un câble à fibre optique E3S Connect® pré-assemblé et de haute qualité (G.657.A2)
dans un carton déroulable pratique, qui répond également à la classe de résistance au feu B2ca, s1a, d1, a1 (BauPVo).
Le câble à fibre optique est également pré-assemblé avec des connecteurs E3S Connect® - LC/APC spéciaux par fibre, ce qui permet de l'insérer, de le souffler ou de l'enfoncer dans des conduits d'au moins 7 mm.
Caractéristiques du raccordement d'abonné :
Niveau du réseau : réseau de bâtiment NE4
Type d'installation : en saillie sur la paroi / ou sur une boîte encastrée / répartiteur multimédia
Indice de protection : IP20
Résistance aux chocs : IK07
Nombre de fibres : 2
Nombre de cassettes d'épissure : 1
Sans halogènes : oui
Longueur de boucle (cassette d'épissure) : 180 mm
Rayon de courbure (cassette d'épissure) : R = 25 mm
Nombre d'entrées de câble : 3x
Ø entrée de câble : 2,3 – 5,3 mm
Plage de température de stockage : -10 °C / +60 °C
Plage de température d'installation : -10 °C / +60 °C
Plage de température d'utilisation : -20 °C / +60 °C
Caractéristiques des accouplements :
Accouplement duplex LC/APC avec bride, empreinte simplex SC
Nombre d'accouplements : 1
Matériau de la douille : céramique, fendue
Matériau du boîtier : plastique, sans halogènes, ignifuge
Protection laser et anti-poussière : volet de protection intégré, bouchon aveugle
Pertes d'insertion : ≤ 0,20 dB
Cycles d'insertion : 1 000
Caractéristiques du câble à fibre optique
Classe de fibre : monomode OS2 (G.657.A2)
Type de fibre : fibre optique monomode Fiber-BrightCore®
Code couleur des fibres : 2 fibres : 1 = rouge, 2 = vert
Élément de toronnage : fil aramide, 2 éléments de renfort centraux
Matériau : LSZH, IEC 60332-1/-2 BauPVo B2ca, s1a, d0, a1 selon EN50575:2014 + A1:2016
Épaisseur de la gaine : 2,00 – 2,40 mm
Ø du câble : 2,00 – 2,40 mm
Marquage du câble : KAISER FTTH E3S Connect System Cable 2E9/125 G657A2 CPR B2ca DOP 12013034
Rayon de courbure minimal : 40 mm (installation) // 10 mm (permanent)
Force de traction : 250 N (installation) // 100 N (permanent)
Résistance à la compression : 1000 N / 10 cm
Plage de température de stockage : -40 °C / +85 °C
Plage de température d'installation : -20 °C / +60 °C
Plage de température d'utilisation : -40 °C / +80 °C
Longueur du câble : 10 m
Caractéristiques du connecteur
Connexion au Gf-TA : E3S Connect® – LC/APC
Longueur du câble sur le Gf-TA : env. 50 cm Connecteur étagé
Connexion au point de raccordement du bâtiment/Gf-AP : LC/APC standard
Longueur du câble sur le point de raccordement du bâtiment/Gf-AP : env. 7 cm Connecteur de même longueur, non étagé
Matériau : plastique, sans halogènes, ignifuge
Pertes d'insertion : ≥ 0,12 dB Ø - ≤ 0,25 dB max. (grade B)
Pertes de réflexion : ≥ 70 dB (grade B)
Cycles d'enfichage : 1 000
Ø de la ferrule : 1,25 mm, céramique, à ressort axial
Décharge de traction : ≥ 100 N
Protection laser et anti-poussière : bouchon aveugle
Norme (spécification de conception) : CEI 61754-20
Plage de température de stockage : -40 °C / +85 °C
Plage de température d'installation : -20 °C / +60 °C
Plage de température d'utilisation : -40 °C / +80 °C
