Raccordement d'abonné à fibre optique (Gf-TA), apparent
Open Cadenas Modal
  • Raccordement d'abonné Gf

Raccordement compact en fibre optique pour abonnés, hauteur de montage 16 mm, blanc signalétique (RAL9003) brillant, pour montage en saillie. L'installation peut se faire directement sur la paroi ou à l'aide de vis électriques sur un boîtier d'appareillage. Convient pour les entrées de câbles par le bas et par l'arrière avec décharge de traction intégrée. Convient pour accueillir max. 2 accouplements LC/APC duplex ou SC/APC simplex, qui peuvent être utilisés dans deux positions différentes en hauteur. Logement pour protection de raccordement serti (CSS).
Caractéristiques du raccordement d'abonné :
Niveau réseau : 5
Dimensions : 85 x 85 x 16 mm (L x l x H)
Poids : 43 g
Couleur : blanc signalétique similaire à RAL 9003
Type d'installation : en saillie
Degré de protection : IP20
Sans halogènes : oui
Résistance aux chocs : IK07
Longueur de boucle (cassette d'épissure) : 180 mm
Support de protection d'épissure : CSS Crimp / mini-gaine thermorétractable
Nombre de logements pour fibres : 1 - 4
Rayon de courbure : 25 mm
Entrées de câbles : 3
Diamètre des câbles : Ø 2,3 – 5,3 mm
Plage de température de stockage -10 °C / +60 °C
Plage de température d'installation -10 °C / +60 °C
Plage de température d'utilisation -20 °C / +60 °C
Contenu de la livraison : raccordement d'abonné Gf-TA, apparent
En savoir plus Réduire le texte

Raccordement d'abonné en fibre optique, non équipé

Unbekannt
N° d'article: 4252001
EAN: 4013456578432
Sans halogènes
Longueur du produit: 85 mm
Largeur du produit: 85 mm
Profondeur du produit: 16 mm
Niveau de réseau: 4
Cassette d'épissure Nombre: 1
Nombre de fibres (max.): 1
Indice de protection: IP20
Sans halogènes: Oui
Expédition: 50
Prix (PVC) / 1 ST:
9,20 €
Groupe de prix: 730
Afficher d'autres attributs
Fiche produit (PDF)

Raccordement d'abonné à fibre optique (Gf-TA), apparent

Le raccordement d'abonné en fibre optique constitue le point final de la conduite en fibre optique dans le logement. C'est à partir de là que s'effectue le raccordement du modem à fibre optique au moyen d'un câble patch à fibre optique et la poursuite de la connexion individuelle au réseau, par exemple via WLAN/LAN.
  • Raccordement d'abonné compact en fibre optique
  • disponible non équipé, partiellement équipé et prêt à l'épissure
  • Gestion des surlongueurs
  • Convient pour CSS (protection d'épissure de sertissage)
  • Décharge de traction intégrée

Montage

Réaliser des trous de forage de 5 mm.
Réaliser des trous de forage de 5 mm.
Fixer en option avec des vis d'appareillage sur la boîte encastrée KAISER.
Fixer en option avec des vis d'appareillage sur la boîte encastrée KAISER.
Fixer le câble en fibre optique et enclencher la décharge de traction.
Fixer le câble en fibre optique et enclencher la décharge de traction.

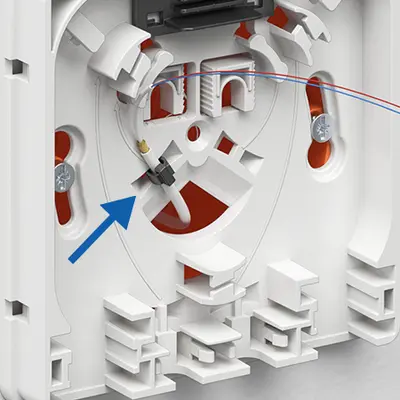

En option, fixer le câble en fibre optique en cas d'entrée de câble par l'arrière.
En option, fixer le câble en fibre optique en cas d'entrée de câble par l'arrière.
Insérer le coupleur dans la position souhaitée.
Insérer le coupleur dans la position souhaitée.

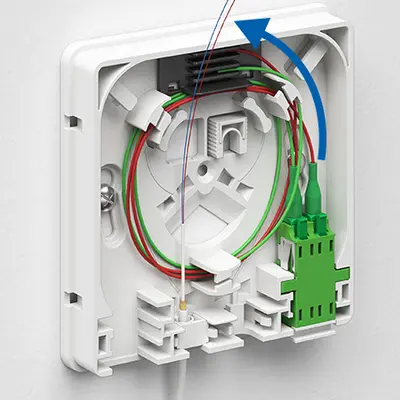

Brancher, guider et déposer les pigtails.
Brancher, guider et déposer les pigtails.

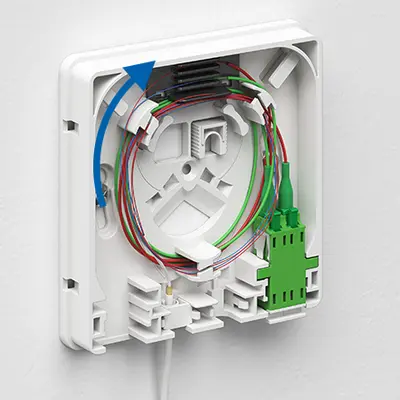

Guider la fibre optique.
Guider la fibre optique.

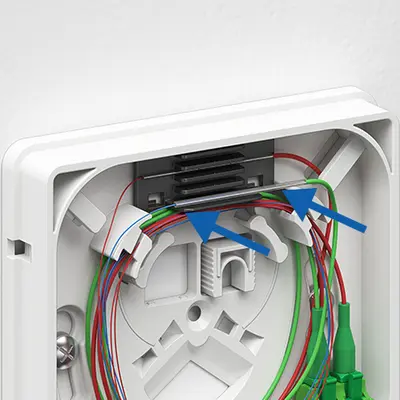

Effectuer l'épissure et déposer la protection d'épissure à sertir dans le support.
Effectuer l'épissure et déposer la protection d'épissure à sertir dans le support.
Enclencher le couvercle du boîtier.
Enclencher le couvercle du boîtier.

Dimensions / Forme

Longueur du produit:
85 mm
Largeur du produit:
85 mm
Profondeur du produit:
16 mm

Sécurité / propriétés

Sans halogènes:
Oui

Équipement

Niveau de réseau:
4
Cassette d'épissure Nombre:
1
Nombre de fibres (max.):
1

Agréments / Certifications

Indice de protection:
IP20

Stockage / Installation / Fonctionnement

Température de stockage min.:
-10 °C
Température de stockage max.:
60 °C
Température d'installation min.:
-10 °C
Température d'installation max.:
60 °C
Température d'utilisation min.:
-20 °C
Température d'utilisation max.:
60 °C
