Adattatore per uscita a muro Prefix® B1
- Permette il fissaggio all'armatura - 2 prese per alette del sistema Prefix® B1 - Può essere utilizzato per i seguenti articoli: - Tassello terminale e di raccordo / Art.-No. 1204-24 - Gomito a 30° per pareti e soffitti / Art.-No.. 1202-04
Open Cadenas Modal
  • Permette il fissaggio all'armatura
  • 2 prese per alette del sistema Prefix® B1
  • Può essere utilizzato per i seguenti articoli:
  • Tassello terminale e di raccordo / Art.-No. 1204-24
  • Gomito a 30° per pareti e soffitti / Art.-No.. 1202-04
Scopri di più Leggi meno

Adattatore dell'uscita a parete Prefix® B1 Ø 20 mm

Kaiser GmbH & Co.KG
Articolo n.: 1211-20
E-No: 155900318
EAN: 4013456551374
Numero di introduzioni: 1
Coperture in calcestruzzo min.: 20 mm
Coperture in calcestruzzo max.: 60 mm
Imballaggio / Spedizione: 25 / 100
Mostra altri attributi
Scheda prodotto (PDF)

accessories

- Permette il fissaggio all'armatura - Prefissaggio con la tecnica di montaggio Prefix® B1 - Può essere utilizzato per i seguenti articoli: - Scatola per apparecchi B1 - Scatola di derivazione per apparecchi B1 - Scatola di derivazione per apparecchi B1 per tubi grandi - Scatola elettronica B1 - Scatola di derivazione per apparecchi B1 doppia - Scatola per il montaggio di lampade a parete B1 - Uscita a muro universale B1 - Adattatore Prefix® B1 Ø 20, Ø 25 e Ø 32 mm
Sistema ad alette Prefix® B1
Articolo n. 1211-00
E-No 155901318
  • Permette il fissaggio all'armatura
  • Prefissaggio con la tecnica di montaggio Prefix® B1
  • Può essere utilizzato per i seguenti articoli:
  • Scatola per apparecchi B1
  • Scatola di derivazione per apparecchi B1
  • Scatola di derivazione per apparecchi B1 per tubi grandi
  • Scatola elettronica B1
  • Scatola di derivazione per apparecchi B1 doppia
  • Scatola per il montaggio di lampade a parete B1
  • Uscita a muro universale B1
  • Adattatore Prefix® B1 Ø 20, Ø 25 e Ø 32 mm
Per saperne di più

recommendations

- Per unire tubi o come uscita a soffitto - Chiudere con intonaco sul lato della cassaforma - Per ogni tipo di cassero
Tassello terminale e di raccordo Ø 20 mm
Articolo n. 1204-24
E-No 126564502
  • Per unire tubi o come uscita a soffitto
  • Chiudere con intonaco sul lato della cassaforma
  • Per ogni tipo di cassero
Per saperne di più
- Per unire tubi o come uscita a soffitto - Chiudere con intonaco sul lato della cassaforma - Per ogni tipo di cassero
Curvatura a 30° per pareti e soffitti, Ø 20 mm
Articolo n. 1202-04
E-No 126564500
  • Per unire tubi o come uscita a soffitto
  • Chiudere con intonaco sul lato della cassaforma
  • Per ogni tipo di cassero
Per saperne di più

Adattatore per uscita a muro Prefix® B1

Con gli adattatori di uscita a parete Prefix® B1, i tasselli terminali e di raccordo e i gomiti a 30° per pareti e e soffitti possono essere facilmente e rapidamente fissati all'armatura sul lato opposto della cassaforma. Dispongono di due sedi stabili e contrapposte per il bloccaggio del nuovo sistema di alette Prefix®.
  • Installazione semplice e rapida su controarmatura senza elemento di supporto e controcuscinetto
  • Per installazioni su controarmatura con calcestruzzo a vista

Varianti di fissaggio

L'adattatore per diffusore da parete Prefix®B1 viene semplicemente inserito a scatto tra le sezioni anteriore e posteriore nella misura richiesta Ø 20 mm, Ø 25 mm o Ø 32 mm.
L'adattatore per diffusore da parete Prefix®B1 viene semplicemente inserito a scatto tra le sezioni anteriore e posteriore nella misura richiesta Ø 20 mm, Ø 25 mm o Ø 32 mm.
Ora le alette del sistema Prefix® B1 vengono innestate nell'adattatore dell'uscita a muro Prefix® secondo la copertura in calcestruzzo prevista dell'armatura.
Ora le alette del sistema Prefix® B1 vengono innestate nell'adattatore dell'uscita a muro Prefix® secondo la copertura in calcestruzzo prevista dell'armatura.

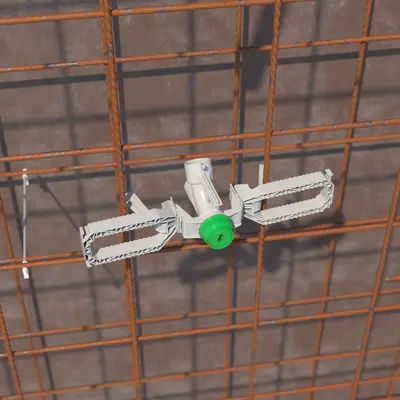

Prefissare l'uscita a parete nell'armatura in modo rapido e facile grazie alla tecnica di montaggio Prefix®...
Prefissare l'uscita a parete nell'armatura in modo rapido e facile grazie alla tecnica di montaggio Prefix®...
... e fissare rapidamente e saldamente all'armatura con il filo metallico usando entrambe le mani.
... e fissare rapidamente e saldamente all'armatura con il filo metallico usando entrambe le mani.
(1) Gomiti a parete e a soffitto 30° | (2) B¹ set di alette per sistema Prefix® | (3) B¹ adattatore per presa a parete Prefix®

Montaggio sul lato opposto del cassero con le alette del sistema B1 Prefix®

Cassero di lavorazione predisposto dal lato del controcassero.
Cassero di lavorazione predisposto dal lato del controcassero.
Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.
Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...
Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...
...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.
...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.
Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...
Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...
...sul controcassero con la tecnica di montaggio Prefix®.
...sul controcassero con la tecnica di montaggio Prefix®.
Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.
Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.
Scatola per componenti elettronici con tecnologia di montaggio Prefix®.
Scatola per componenti elettronici con tecnologia di montaggio Prefix®.
Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.
Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.
Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.
Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.

Montaggio sul lato opposto del cassero con le alette del sistema B1 Prefix®

Cassero di lavorazione predisposto dal lato del controcassero.
Cassero di lavorazione predisposto dal lato del controcassero.
Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.
Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...
Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...
...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.
...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.
Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...
Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...
...sul controcassero con la tecnica di montaggio Prefix®.
...sul controcassero con la tecnica di montaggio Prefix®.
Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.
Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.
Scatola per componenti elettronici con tecnologia di montaggio Prefix®.
Scatola per componenti elettronici con tecnologia di montaggio Prefix®.
Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.
Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.
Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.
Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.

Connessioni / ingressi

Numero di introduzioni:
1

Montaggio / Installazione

Coperture in calcestruzzo min.:
20 mm
Coperture in calcestruzzo max.:
60 mm
Tipo di montaggio:
BB (costruzione massiccia)

Sicurezza / Proprietà

Applicazione speciale:
Calcestruzzo gettato in opera
