Alette del sistema Prefix B¹
- Permette il fissaggio all'armatura - Prefissaggio con la tecnica di montaggio Prefix® B1 - Può essere utilizzato per i seguenti articoli: - Scatola per apparecchi B1 - Scatola di derivazione per apparecchi B1 - Scatola di derivazione per apparecchi B1 per tubi grandi - Scatola elettronica B1 - Scatola di derivazione per apparecchi B1 doppia - Scatola per il montaggio di lampade a parete B1 - Uscita a muro universale B1 - Adattatore Prefix® B1 Ø 20, Ø 25 e Ø 32 mm
Open Cadenas Modal
  • Permette il fissaggio all'armatura
  • Prefissaggio con la tecnica di montaggio Prefix® B1
  • Può essere utilizzato per i seguenti articoli:
  • Scatola per apparecchi B1
  • Scatola di derivazione per apparecchi B1
  • Scatola di derivazione per apparecchi B1 per tubi grandi
  • Scatola elettronica B1
  • Scatola di derivazione per apparecchi B1 doppia
  • Scatola per il montaggio di lampade a parete B1
  • Uscita a muro universale B1
  • Adattatore Prefix® B1 Ø 20, Ø 25 e Ø 32 mm
Scopri di più Leggi meno

Sistema ad alette Prefix® B1

Kaiser GmbH & Co.KG
Articolo n.: 1211-00
E-No: 155901318
EAN: 4013456551367
Lunghezza dei prodotti: 103 mm
Larghezza dei prodotti: 49 mm
Profondità dei prodotti: 36 mm
Coperture in calcestruzzo min.: 20 mm
Coperture in calcestruzzo max.: 60 mm
Imballaggio / Spedizione: 1 / 175
Mostra altri attributi
Scheda prodotto (PDF)

recommendations

- Permette il fissaggio all'armatura - 2 prese per alette del sistema Prefix® B1 - Può essere utilizzato per i seguenti articoli: - Tassello terminale e di raccordo / Art.-No. 1204-24 - Gomito a 30° per pareti e soffitti / Art.-No.. 1202-04
Adattatore dell'uscita a parete Prefix® B1 Ø 20 mm
Articolo n. 1211-20
E-No 155900318
  • Permette il fissaggio all'armatura
  • 2 prese per alette del sistema Prefix® B1
  • Può essere utilizzato per i seguenti articoli:
  • Tassello terminale e di raccordo / Art.-No. 1204-24
  • Gomito a 30° per pareti e soffitti / Art.-No.. 1202-04
Per saperne di più
- Permette il fissaggio all'armatura - 2 prese per alette del sistema Prefix® B1 - Può essere utilizzato per i seguenti articoli: - Tassello terminale e di raccordo / art. no. 1204-34 - Gomito a 30° per pareti e soffitti / art. no. 1202-34
Adattatore dell'uscita a parete Prefix® B1 Ø 25 mm
Articolo n. 1211-25
E-No 155900328
  • Permette il fissaggio all'armatura
  • 2 prese per alette del sistema Prefix® B1
  • Può essere utilizzato per i seguenti articoli:
  • Tassello terminale e di raccordo / art. no. 1204-34
  • Gomito a 30° per pareti e soffitti / art. no. 1202-34
Per saperne di più
- Permette il fissaggio all'armatura - 2 prese per alette del sistema Prefix® B1 - Può essere utilizzato per i seguenti articoli: - Tassello terminale e di raccordo / art. no. 1204-29 - Gomito a 30° per pareti e soffitti / art. no. 1202-29
Adattatore dell'uscita a parete Prefix® B1 Ø 32 mm
Articolo n. 1211-32
E-No 155900348
  • Permette il fissaggio all'armatura
  • 2 prese per alette del sistema Prefix® B1
  • Può essere utilizzato per i seguenti articoli:
  • Tassello terminale e di raccordo / art. no. 1204-29
  • Gomito a 30° per pareti e soffitti / art. no. 1202-29
Per saperne di più

Alette del sistema Prefix B¹

Le alette del sistema B¹ Prefix® consentono un fissaggio semplice e rapido all'armatura e quindi un montaggio ottimale sul controcassero, su armature libere e anche su casseri scorrevoli o mobili. Tutte le applicazioni a parete della nuova gamma B¹ sono dotate di sedi per l'incastro di due alette del sistema Prefix® e possono quindi essere utilizzate per un montaggio rapido e semplice sul lato del controcassero.
  • Installazione semplice e rapida su controarmatura senza elemento di supporto e controcuscinetto
  • Prefissaggio con tecnica di montaggio Prefix®, entrambe le mani libere per il fissaggio con filo d´armatura
  • Caratteristico profilo ondulato e ulteriori opzioni di fissaggio per un fissaggio sicuro con filo di ferro
  • Combinabile in caso di utilizzo di passaggi fra parete e soffitto
  • Per installazioni su controarmatura con calcestruzzo a vista
  • Utilizzabile per coperture in calcestruzzo da 20-60 mm

Montaggio sul lato opposto del cassero con le alette del sistema B1 Prefix®

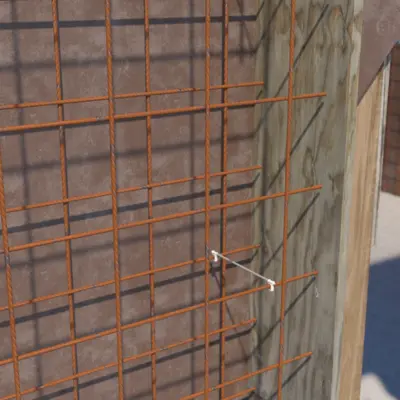

Cassero di lavorazione predisposto dal lato del controcassero.
Cassero di lavorazione predisposto dal lato del controcassero.

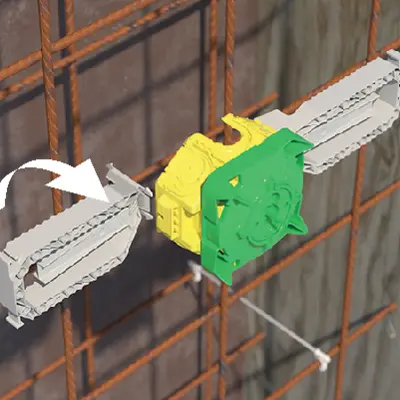

Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.

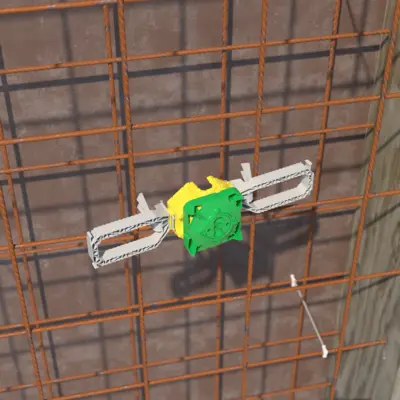

Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...
Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...

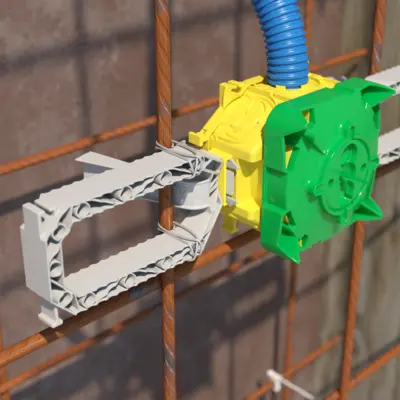

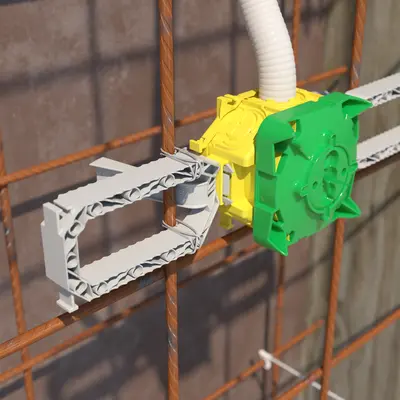

...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.
...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.

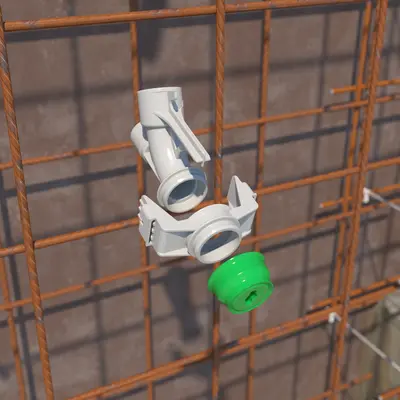

Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...
Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...

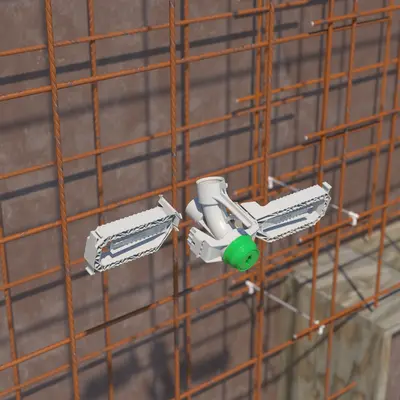

...sul controcassero con la tecnica di montaggio Prefix®.
...sul controcassero con la tecnica di montaggio Prefix®.

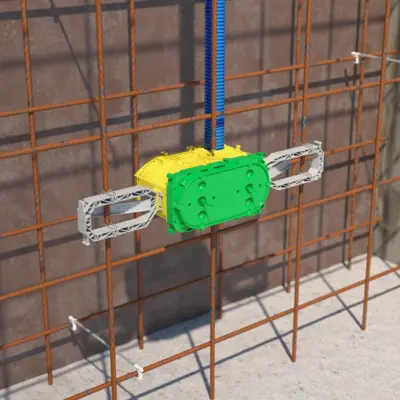

Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.
Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.

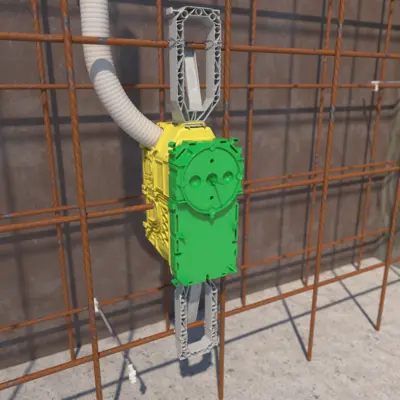

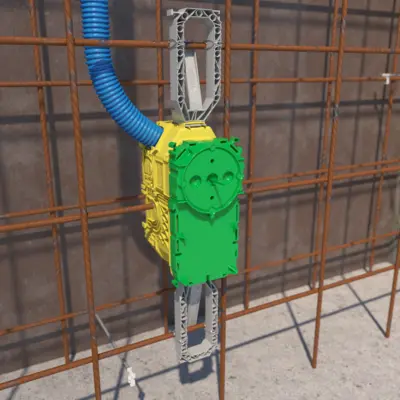

Scatola per componenti elettronici con tecnologia di montaggio Prefix®.
Scatola per componenti elettronici con tecnologia di montaggio Prefix®.

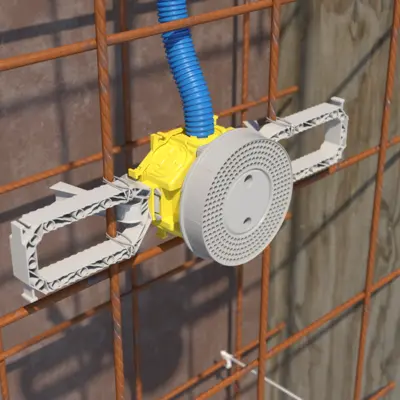

Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.
Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.

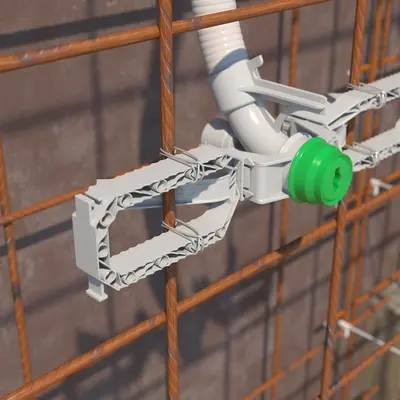

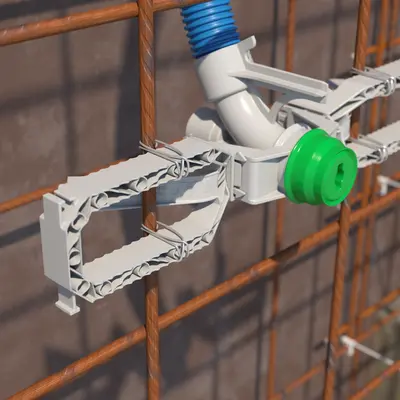

Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.
Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.
(1) Gomiti a parete e a soffitto 30° | (2) B¹ set di alette per sistema Prefix® | (3) B¹ adattatore per presa a parete Prefix®

Montaggio sul lato opposto del cassero con le alette del sistema B1 Prefix®

Cassero di lavorazione predisposto dal lato del controcassero.
Cassero di lavorazione predisposto dal lato del controcassero.
Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
Le alette del sistema B1 Prefix® vengono inserite da dietro nelle sedi sul corpo della scatola...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...in questo caso è necessario rispettare la copertura di calcestruzzo prevista per l'armatura. Le alette del sistema B1 Prefix®...
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.
...possono essere utilizzate per coperture in calcestruzzo da 20 a 40 mm e da 40 a 60 mm.
Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...
Tutte le applicazioni a parete della gamma B1 possono essere facilmente e rapidamente prefissate nell'armatura con la tecnica di montaggio Prefix®...
...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.
...e fissate con filo di ferro. Dopo l'installazione, la scatola per dispositivi fissata all'armatura deve sporgere di 5-20 mm oltre lo spessore previsto della parete.
Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...
Con il nuovo adattatore dell'uscita universale a parete B1 Prefix®, è ora possibile montare anche uscite a parete con Ø 20 mm, Ø 25 mm e Ø 32 mm...
...sul controcassero con la tecnica di montaggio Prefix®.
...sul controcassero con la tecnica di montaggio Prefix®.
Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.
Scatola di giunzione doppia B¹ per dispositivi con tecnologia di montaggio Prefix®.
Scatola per componenti elettronici con tecnologia di montaggio Prefix®.
Scatola per componenti elettronici con tecnologia di montaggio Prefix®.
Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.
Uscita universale a parete B¹ con tecnologia di montaggio Prefix®.
Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.
Adattatore dell'uscita universale a parete B¹ Prefix® con tecnologia di montaggio Prefix®.

Dimensioni / forma

Lunghezza dei prodotti:
103 mm
Larghezza dei prodotti:
49 mm
Profondità dei prodotti:
36 mm

Montaggio / Installazione

Coperture in calcestruzzo min.:
20 mm
Coperture in calcestruzzo max.:
60 mm
Tipo di montaggio:
BB (costruzione massiccia)

Sicurezza / Proprietà

Applicazione speciale:
Calcestruzzo gettato in opera
