Telaio per cavi allargato, taglia 24, 1.5 finestre
Apertura di montaggio (parete/soffitto) lunghezza 114 mm
Apertura di montaggio (parete/soffitto) larghezza 72 mm
Coperchio per scatola/alloggiamento/cassetta Ø 114x72 mm
classe di protezione IP54
Distanza tra i fori X 130 mm
Distanza tra i fori Y 32/26 mm
Articolo n. 1914.24MX15
N. E.
Imballaggio / Spedizione - / 10
Set di 4 viti di fissaggio in acciaio inossidabile AISI304 con finitura nero dacromet

Telaio per cavi allargato, taglia 24, 1.5 finestre

Il telaio sdoppiabile 1914.MX15 consente di far passare fino a 60 cavi con o senza connettori o uno o due cavi con diametro fino a 35 mm attraverso le pareti di armadi elettrici o macchine. I gommini piccoli e grandi possono essere posizionati liberamente all'interno del telaio. Il telaio si chiude saldamente grazie a tre viti in acciaio inox sul lato destro.
  • Molteplici configurazioni nello stesso telaio
  • Viti del telaio in acciaio inox AISI304
  • Forze di estrazione elevate secondo EN 62444
  • Robusto IK10
  • Guarnizione esterna inclusa
  • Versione con inserti filettati su richiesta
  • Colore nero

Accessori

Gommini serie 1919.SPP | Gommini serie 1919.SPG | Tappi di protezione 1950.CAPS.1 | Inserti 1950.ISP | Viti di montaggio 1950.Vx

Ulteriori informazioni

Configurazioni possibili per 1914.24MX15
Configurazioni possibili per 1914.24MX15

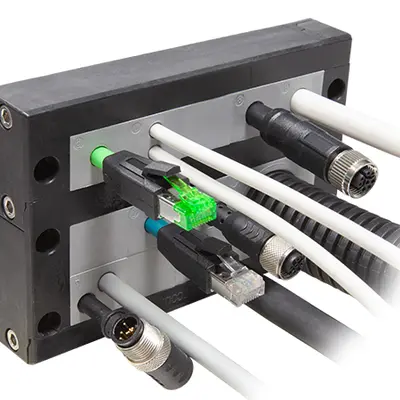

Vista in dettaglio
Vista in dettaglio

Disegno quotato 1914.24MX15

Disegno quotato 1914.24MX15

Dimensioni / forma

Apertura di montaggio (parete/soffitto) lunghezza:
114 mm
Apertura di montaggio (parete/soffitto) larghezza:
72 mm
Valore di misura A:
146 mm
Valore di misura B:
95 mm
Valore misurato C:
26 mm
Coperchio per scatola/alloggiamento/cassetta Ø:
114x72 mm
Distanza tra i fori X:
130 mm
Distanza tra i fori Y:
32/26 mm

Approvazioni / Certificazioni

classe di protezione:
IP54

Stoccaggio / Installazione / Funzionamento

Temperatura di esercizio min.:
-40 °C
Temperatura di esercizio max.:
155 °C
Manuale di istruzioni

Instruzioni di montaggio Telaio in plastica divisibile 1914.24MX

4.5 MB | 08/07/25
