Universele apparatenhouder met combi-inzetstuk
- bij buitenisolatie van wanden - voor de veilige bevestiging van deurtelefoons, schakelaars, contactdozen enz. - uitbreidbaar door verhogingselement om de 100 mm (max. 360 mm) - met steenwolvulling voor het opvullen van de apparatenhouder
Open Cadenas Modal
  • bij buitenisolatie van wanden
  • voor de veilige bevestiging van deurtelefoons, schakelaars, contactdozen enz.
  • uitbreidbaar door verhogingselement om de 100 mm (max. 360 mm)
  • met steenwolvulling voor het opvullen van de apparatenhouder

Universal equipment carrier for combination inserts for mechanically secure and thermal bridge-free installation in insulated exterior walls, universal equipment carrier for combination inserts made of plastic, with integrated insulation, thermal bridge-free design in accordance with DIN 18015-5, for installation in insulated exterior walls, variable installation of 1 to 3 devices in combination distance of 71 mm, insulation thickness 60-160 mm, adjustable in 10 mm increments, expandable with extension element up to 360 mm, protection class IP 20 according to DIN EN 60529, flame-retardant according to DIN EN 60695 up to 650° C, halogen-free in accordance with DIN VDE 0604-2-100, for installation in insulated facades, for 20 mm/25 mm conduits and NYM cables (3 x 1.5 mm², 5 x 1.5 mm² or 3 x 2.5 mm², 5 x 2.5 mm² or 5 x 7.5 mm², low voltage), with 2 screw domes per device insert
Lees meer Minder weergeven

Universele apparatenhouder met combi-inzetstuk

Kaiser GmbH & Co.KG
Artikelnr.: 1159-26
EAN: 4013456536180
Halogeenvrij
Productlengte: 220 mm
Productbreedte: 100 mm
Productdiepte: 160 mm
Voor buis Ø: 25 mm
Isolatiedikte min.: 60 mm
Isolatiedikte max.: 160 mm
Halogeenvrij: Ja
Verzending: 5
Toon andere kenmerken
Productgegevens (PDF)

accessories

- Om de universele apparatenhouder met 100 mm te verlengen door eenvoudig opklikken - In stappen van 10 mm reduceerbaar door afsnijden - Met op maat gesneden steenwolvulling voor het opvullen van het verhogingselement
Verlengelement voor universele apparaatdrager
Artikelnr. 1159-27
  • Om de universele apparatenhouder met 100 mm te verlengen door eenvoudig opklikken
  • In stappen van 10 mm reduceerbaar door afsnijden
  • Met op maat gesneden steenwolvulling voor het opvullen van het verhogingselement
Meer informatie
- betrouwbaar afdichten van elektrische installatiebuizen - ECON®techniek voor eenvoudige leidinginvoer - vormvaste kunststof
Buisstop ECON® M20
Artikelnr. 1040-20
  • betrouwbaar afdichten van elektrische installatiebuizen
  • ECON®techniek voor eenvoudige leidinginvoer
  • vormvaste kunststof
Meer informatie
- betrouwbaar afdichten van elektrische installatiebuizen - ECON®techniek voor eenvoudige leidinginvoer - vormvaste kunststof
Buisstop ECON® M25
Artikelnr. 1040-25
  • betrouwbaar afdichten van elektrische installatiebuizen
  • ECON®techniek voor eenvoudige leidinginvoer
  • vormvaste kunststof
Meer informatie
- voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm - overpleisterbare vliesmanchet - zelfklevend - 1-delig
Dichtingsmanchet uit butylvlies
Artikelnr. 9089-48
  • voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm
  • overpleisterbare vliesmanchet
  • zelfklevend
  • 1-delig
Meer informatie
- voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm - overpleisterbare vliesmanchet - zelfklevend - 1-delig
Dichtingsmanchet uit butylvlies
Artikelnr. 9089-55
  • voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm
  • overpleisterbare vliesmanchet
  • zelfklevend
  • 1-delig
Meer informatie
- voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm - overpleisterbare vliesmanchet - zelfklevend - 1-delig
Dichtingsmanchet uit butylvlies
Artikelnr. 9089-49
  • voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm
  • overpleisterbare vliesmanchet
  • zelfklevend
  • 1-delig
Meer informatie

tools

- met geïntegreerd mes voor lengtesnede bij langere kabels - gemakkelijk te gebruiken door ergonomisch design - snijmes gehard en geslepen
Striptang AMZ 2
Artikelnr. 1190-02
  • met geïntegreerd mes voor lengtesnede bij langere kabels
  • gemakkelijk te gebruiken door ergonomisch design
  • snijmes gehard en geslepen
Meer informatie

recommendations

- bij buitenisolatie van wanden - Voor de veilige bevestiging van lampen, luidsprekers, bewegingsmelders enz. - uitbreidbaar door verhogingselementen art.nr. 1159-27 om de 100 mm (max. 360 mm) - in stappen van 10 mm reduceerbaar - met steenwolvulling voor het opvullen van de apparatenhouder
Universele apparatenhouder
Artikelnr. 1159-24
  • bij buitenisolatie van wanden
  • Voor de veilige bevestiging van lampen, luidsprekers, bewegingsmelders enz.
  • uitbreidbaar door verhogingselementen art.nr. 1159-27 om de 100 mm (max. 360 mm)
  • in stappen van 10 mm reduceerbaar
  • met steenwolvulling voor het opvullen van de apparatenhouder
Meer informatie
- aanpassing aan isolatiedikte mogelijk in stappen van 10 mm - inclusief 2 slagpluggen - isolatiemateriaal: Neopor - verwerkingstemperatuur: -5 °C/+60 °C
Systeemapparaathouder 160-240 mm met inzetstuk voor meerdere apparaten
Artikelnr. 9966.31
  • aanpassing aan isolatiedikte mogelijk in stappen van 10 mm
  • inclusief 2 slagpluggen
  • isolatiemateriaal: Neopor
  • verwerkingstemperatuur: -5 °C/+60 °C
Meer informatie

Universele apparatenhouder met combi-inzetstuk

Universele apparatenhouder met gecombineerde invoer voor de installatie van deurtelefoons en inbouwapparaten in geïsoleerde buitengevels. De perfecte basis voor deurtelefoons, stopcontacten, schakelaars enz. en ook voor twee- en drievoudige combinaties.
  • Gewaarborgde installatie zonder koudebruggen
  • Voor parlofoons en variabele inbouwcombinaties enkelvoudig tot drievoudig
  • Voor toekomstige uitbreiding zonder beschadiging van de buitengevel
  • Voor isolatiediktes tot 360 mm

Toepassingsvoorbeelden

De houder is geschikt voor enkelvoudige, twee- en drievoudige combinaties...
De houder is geschikt voor enkelvoudige, twee- en drievoudige combinaties...
...en maakt bovendien toekomstige uitbreidingen mogelijk zonder de gevel te beschadigen.
...en maakt bovendien toekomstige uitbreidingen mogelijk zonder de gevel te beschadigen.

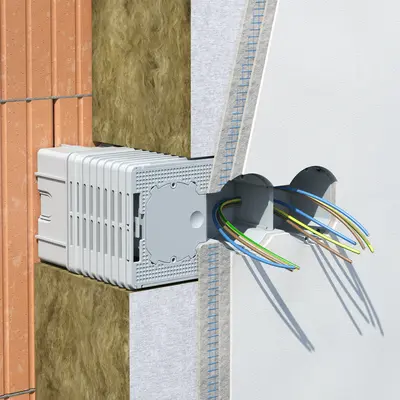

De apparatenhouder met combi-inzetstuk kan...
De apparatenhouder met combi-inzetstuk kan...

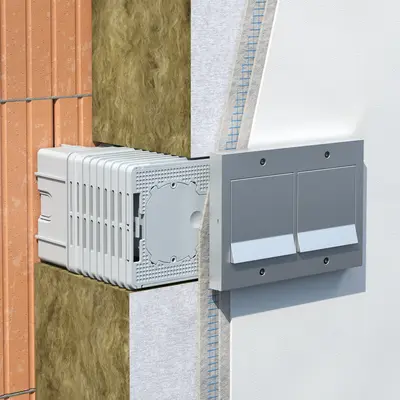

...horizontaal of verticaal ingebouwd worden.
...horizontaal of verticaal ingebouwd worden.

Koudebrugberekening

Bij een deskundige montage van de apparatenhouder zijn nauwelijks warmteverliezen meetbaar. Berekening en bron: Binnen: +20°C, buiten: -10°C | PASSIV HAUS INSTITUT Dr. W. Feist
Koudebrugberekening
(1) Niet geïsoleerd | (2) geïsoleerd

Montage

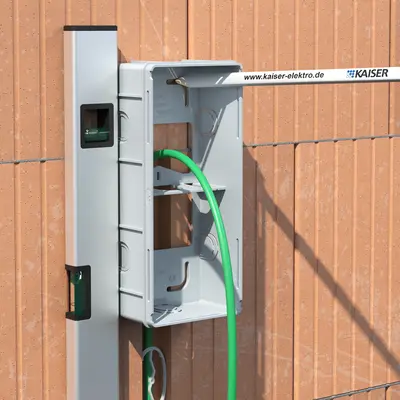

Bepaal de positie op de wand en teken af.
Bepaal de positie op de wand en teken af.

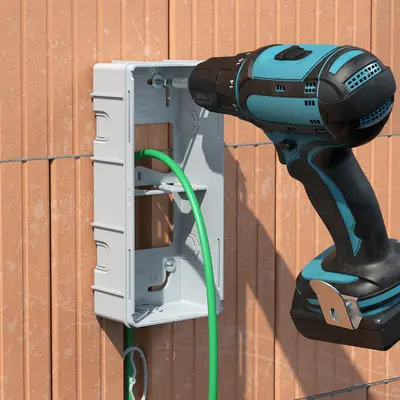

Schroef de basis van de behuizing op de wand.
Schroef de basis van de behuizing op de wand.

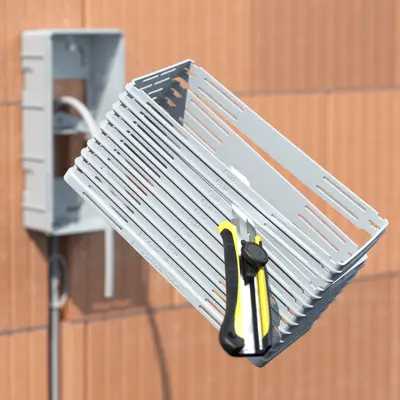

Pas het verhogingselement indien nodig aan volgens de isolatiedikte.
Pas het verhogingselement indien nodig aan volgens de isolatiedikte.

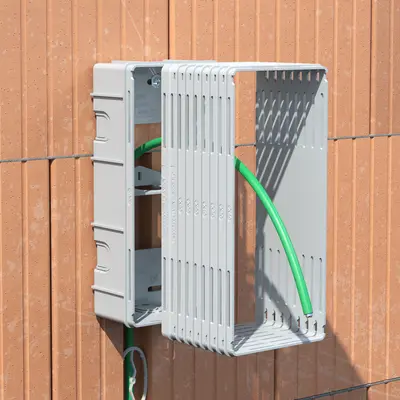

Plaats het steunelement en klik het vast.
Plaats het steunelement en klik het vast.

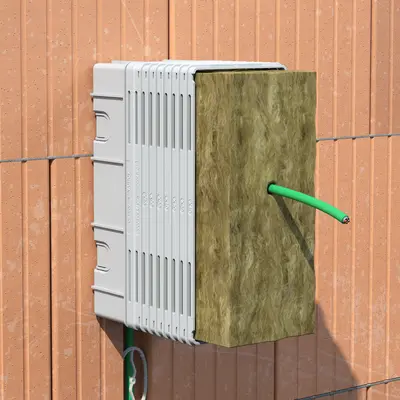

Breng de meegeleverde steenwol in.
Breng de meegeleverde steenwol in.

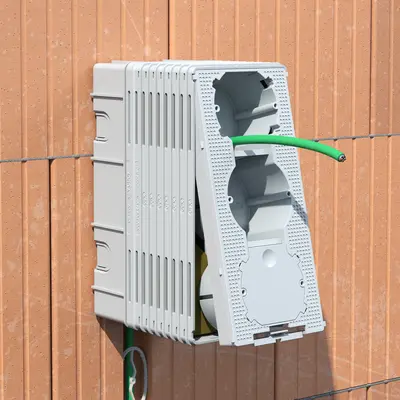

Monteer de gecombineerde invoer (vergrendelingsclip naar onder) en klik vast.
Monteer de gecombineerde invoer (vergrendelingsclip naar onder) en klik vast.

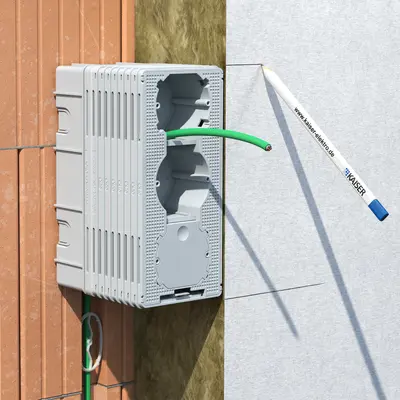

Pas de isolatie aan en breng ze aan.
Pas de isolatie aan en breng ze aan.
Monteer na het aanbrengen van de pleister het gewenste apparaat.
Monteer na het aanbrengen van de pleister het gewenste apparaat.

Afmetingen / vorm

Productlengte:
220 mm
Productbreedte:
100 mm
Productdiepte:
160 mm

Aansluitingen / ingangen

Voor buis Ø:
25 mm

Montage / installatie

Isolatiedikte min.:
60 mm
Isolatiedikte max.:
160 mm
Montagetype:
WDVS/Buitenisolatie

Veiligheid / Eigenschappen

Halogeenvrij:
Ja
