Universele apparatenhouder
- bij buitenisolatie van wanden - Voor de veilige bevestiging van lampen, luidsprekers, bewegingsmelders enz. - uitbreidbaar door verhogingselementen art.nr. 1159-27 om de 100 mm (max. 360 mm) - in stappen van 10 mm reduceerbaar - met steenwolvulling voor het opvullen van de apparatenhouder
Open Cadenas Modal
  • bij buitenisolatie van wanden
  • Voor de veilige bevestiging van lampen, luidsprekers, bewegingsmelders enz.
  • uitbreidbaar door verhogingselementen art.nr. 1159-27 om de 100 mm (max. 360 mm)
  • in stappen van 10 mm reduceerbaar
  • met steenwolvulling voor het opvullen van de apparatenhouder

Universal equipment carrier for mechanically secure and thermal bridge-free installation in insulated exterior walls, universal equipment carrier made of plastic, with integrated insulation, thermal bridge-free design in accordance with DIN 18015-5, for installation in insulated exterior walls, universal screw-on surface 220x100 mm for accessories or up to 2 device boxes according to DIN 60670 with a combination distance of 71 mm, insulation thickness 60-160 mm, adjustable in 10 mm increments, expandable with extension element up to 360 mm, protection class IP 20 according to DIN EN 60529, flame-retardant according to DIN EN 60695 up to 650° C, halogen-free in accordance with DIN VDE 0604-2-100, for installation in insulated facades, for 20 mm/25 mm conduits and NYM cables (3 x 1.5 mm², 5 x 1.5 mm² or 3 x 2.5 mm², 5 x 2.5 mm² or 5 x 7.5 mm², low voltage)
Lees meer Minder weergeven

Universele apparatenhouder

Kaiser GmbH & Co.KG
Artikelnr.: 1159-24
EAN: 4013456470606
Halogeenvrij
SZ
Productlengte: 220 mm
Productbreedte: 100 mm
Voor buis Ø: 20 mm, 25 mm
Halogeenvrij: Ja
Verzending: 5
Toon andere kenmerken
Productgegevens (PDF)

accessories

- Om de universele apparatenhouder met 100 mm te verlengen door eenvoudig opklikken - In stappen van 10 mm reduceerbaar door afsnijden - Met op maat gesneden steenwolvulling voor het opvullen van het verhogingselement
Verlengelement voor universele apparaatdrager
Artikelnr. 1159-27
  • Om de universele apparatenhouder met 100 mm te verlengen door eenvoudig opklikken
  • In stappen van 10 mm reduceerbaar door afsnijden
  • Met op maat gesneden steenwolvulling voor het opvullen van het verhogingselement
Meer informatie
- betrouwbaar afdichten van elektrische installatiebuizen - ECON®techniek voor eenvoudige leidinginvoer - vormvaste kunststof
Buisstop ECON® M20
Artikelnr. 1040-20
  • betrouwbaar afdichten van elektrische installatiebuizen
  • ECON®techniek voor eenvoudige leidinginvoer
  • vormvaste kunststof
Meer informatie
- betrouwbaar afdichten van elektrische installatiebuizen - ECON®techniek voor eenvoudige leidinginvoer - vormvaste kunststof
Buisstop ECON® M25
Artikelnr. 1040-25
  • betrouwbaar afdichten van elektrische installatiebuizen
  • ECON®techniek voor eenvoudige leidinginvoer
  • vormvaste kunststof
Meer informatie
- voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm - overpleisterbare vliesmanchet - zelfklevend - 1-delig
Dichtingsmanchet uit butylvlies
Artikelnr. 9089-48
  • voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm
  • overpleisterbare vliesmanchet
  • zelfklevend
  • 1-delig
Meer informatie
- voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm - overpleisterbare vliesmanchet - zelfklevend - 1-delig
Dichtingsmanchet uit butylvlies
Artikelnr. 9089-55
  • voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm
  • overpleisterbare vliesmanchet
  • zelfklevend
  • 1-delig
Meer informatie
- voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm - overpleisterbare vliesmanchet - zelfklevend - 1-delig
Dichtingsmanchet uit butylvlies
Artikelnr. 9089-49
  • voor kabels met een diameter van 4 - 15 mm en buizen met een diameter van 15 - 110 mm
  • overpleisterbare vliesmanchet
  • zelfklevend
  • 1-delig
Meer informatie

recommendations

- bij buitenisolatie van wanden - voor de veilige bevestiging van deurtelefoons, schakelaars, contactdozen enz. - uitbreidbaar door verhogingselement om de 100 mm (max. 360 mm) - met steenwolvulling voor het opvullen van de apparatenhouder
Universele apparatenhouder met combi-inzetstuk
Artikelnr. 1159-26
  • bij buitenisolatie van wanden
  • voor de veilige bevestiging van deurtelefoons, schakelaars, contactdozen enz.
  • uitbreidbaar door verhogingselement om de 100 mm (max. 360 mm)
  • met steenwolvulling voor het opvullen van de apparatenhouder
Meer informatie
- aanpassing aan isolatiedikte mogelijk in stappen van 10 mm - inclusief 2 slagpluggen - isolatiemateriaal: Neopor - verwerkingstemperatuur: -5 °C/+60 °C
Systeemapparaatdrager 160 - 240 mm met universele montageplaat
Artikelnr. 9966.21
  • aanpassing aan isolatiedikte mogelijk in stappen van 10 mm
  • inclusief 2 slagpluggen
  • isolatiemateriaal: Neopor
  • verwerkingstemperatuur: -5 °C/+60 °C
Meer informatie
- bij buitenisolatie van plafonds - voor isolatiediktes vanaf 100 mm - Aanpassing aan de isolatiedikte in stappen van 10 mm - voor ledverlichting tot 8 Watt - max. inbouwdiepte van de armaturen 70 mm tot 130 mm (na aftrek van isolatie 30 mm) - Frontplaat met inbouwdiameter 68 mm of universeel tot Ø 86 mm - Ruimte voor voorschakelapparaten 120 mm x 30 mm x 28 mm (inbouwdiameter 68 mm, inbouwdiepte 70 mm)
Inbouwbehuizing voor de buitenisolatie 100 - 160 mm
Artikelnr. 1159-70
  • bij buitenisolatie van plafonds
  • voor isolatiediktes vanaf 100 mm
  • Aanpassing aan de isolatiedikte in stappen van 10 mm
  • voor ledverlichting tot 8 Watt
  • max. inbouwdiepte van de armaturen 70 mm tot 130 mm (na aftrek van isolatie 30 mm)
  • Frontplaat met inbouwdiameter 68 mm of universeel tot Ø 86 mm
  • Ruimte voor voorschakelapparaten 120 mm x 30 mm x 28 mm (inbouwdiameter 68 mm, inbouwdiepte 70 mm)
Meer informatie

Universele apparatenhouder

Universele apparatenhouder voor een veilige bevestiging van elektrische installaties in of aan thermisch geïsoleerde gevels. Stabiele bevestiging van buitenverlichting, contactdozen, bewegingsmelders, buitentemperatuursensoren, radio-ontvangers, windmeters, camera's, brievenbussen enz.
  • Veilige bevestiging van verschillende apparaten op of in geïsoleerde gevels
  • Vermijden van koudebruggen
  • Snelle montage dankzij klikverbindingen
  • Voor isolatiediktes van 60 tot 360 mm

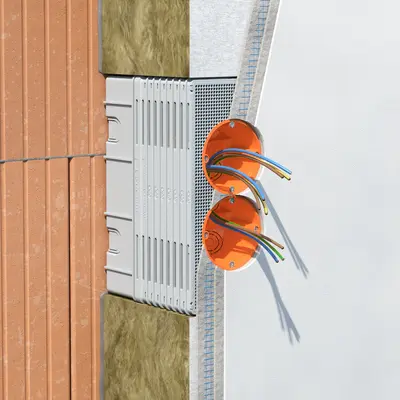

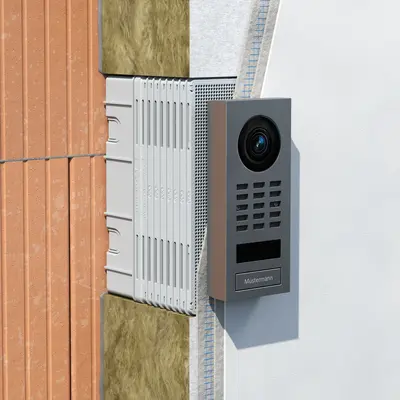

Toepassingsvoorbeelden

Verwerkingsinstructie

Belastbaarheid als functie van de isolatiedikte. Universele apparatenhouder is alleen geschikt voor verticale montage (rechtop)!
Verwerkingsinstructie
(1) Buitenisolatie - isolatiedikte | (2) Toegelaten draagbelasting

Montage

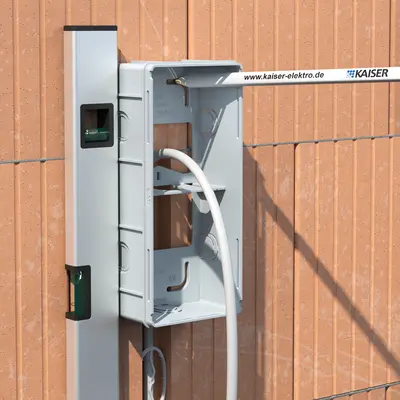

Lijn de behuizingsvoet verticaal uit op de muur en schroef hem vast met geschikt bevestigingsmateriaal.
Lijn de behuizingsvoet verticaal uit op de muur en schroef hem vast met geschikt bevestigingsmateriaal.

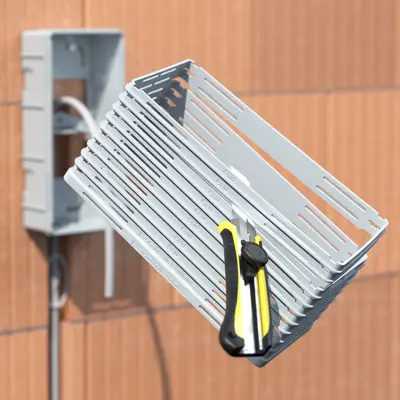

Pas het verhogingselement indien nodig aan volgens de isolatiedikte.
Pas het verhogingselement indien nodig aan volgens de isolatiedikte.

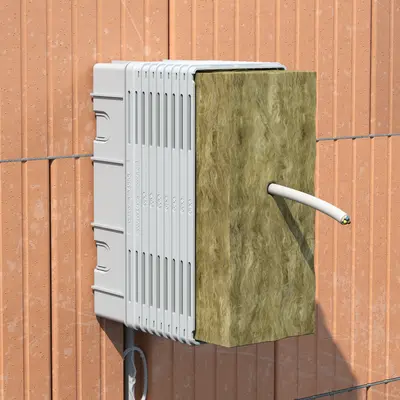

Voer de meegeleverde steenwol in.
Voer de meegeleverde steenwol in.
Plaats de montageplaat en vergrendel ze (sluitklem naar onder).
Plaats de montageplaat en vergrendel ze (sluitklem naar onder).

Afmetingen / vorm

Productlengte:
220 mm
Productbreedte:
100 mm

Aansluitingen / ingangen

Voor buis Ø:
20 mm, 25 mm

Montage / installatie

Montagetype:
WDVS/Buitenisolatie

Veiligheid / Eigenschappen

Halogeenvrij:
Ja
