Dosenschott System DS 90 / 74 mm
Schalldämmmaß R'w bis 77 dB
- für Brandschutzwände EI30-EI90 - Für Brandschutzwände im Holzständerbau EI30-EI90 - für Wandeinführung und -durchführung - Befestigung durch bewährte FX⁴ Laschenschrauben - mit integriertem Dichteinsatz - sorgt für den rauchdichten Raumabschluss - dauerhafte Haltbarkeit des Baustoffes
Open Cadenas Modal
  • für Brandschutzwände EI30-EI90
  • Für Brandschutzwände im Holzständerbau EI30-EI90
  • für Wandeinführung und -durchführung
  • Befestigung durch bewährte FX⁴ Laschenschrauben
  • mit integriertem Dichteinsatz
  • sorgt für den rauchdichten Raumabschluss
  • dauerhafte Haltbarkeit des Baustoffes

Brandschutz Kabledurchführung EI90 für Brandschutzwände nach EN 1366-3/DIN 4102-9, Brandabschottung in der Ausführung Dosenschott System, für leichte Brandschutzwände nach DIN 4102, Mauerwerkswände nach DIN 1053 und Betonwände nach DIN 1045, bestehend aus Schottzylinder aus dämmschichtbildendem Material und zweiteiligem Dichteinsatz, Befestigung mittels Laschenschrauben, für Leitungs- und Rohrdurchführungen sowie Leitungs- und Rohreinführungen in Brandschutzwänden EI90, Einbauöffnung Ø 74 mm in Hohlwänden oder Ø 82 mm in Massivwänden, für einzelne Elektroinstallatiosnrohre 16 mm-40 mm, für Einzelleitung bis max. Ø 21 mm, Leitungsbündel bis max. Ø 40 mm, Öffnungsfläche = 0,00126 m²
Verwendbarkeitsnachweis: DIBt-Zulassung Z.19.53-2189, mit Schallschutzfunktion bis zu einem Schalldämmmaß bis 77dB
Mehr lesen Weniger lesen

Dosenschott System DS 90 / 74 mm

Kaiser GmbH & Co.KG
Artikel-Nr.: 9459-03
EAN: 4013456536289
Zulassung DIBT
Zulassung ETA
CE
Produkt Ø: 74 mm
Einbauöffnung (Wand/Decke) Ø: 74 mm
Bohrer-/Fräsloch-Ø: 74 mm
Feuerwiderstandsklasse: EI 30, EI 90
Schallschutzwände bis: 77
Zulassung DIBT: Z-19.53-2189
Zulassung ETA: ETA-14/0159
Verpackung / Versand: 10 / 100
Preis (UVP) / 1 ST:
24,50 €
Preisgruppe: 191
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M16
Artikel-Nr. 1040-16
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M25
Artikel-Nr. 1040-25
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M32
Artikel-Nr. 1040-32
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M40
Artikel-Nr. 1040-40
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Schott-Kennzeichnungsschild DE/GB/FR/IT
Artikel-Nr. 9473-91
  • universelles Schott-Kennzeichnungsschild
  • für alle KAISER Schottungen
  • zum Selbstbeschriften
  • aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Mehr erfahren
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Schott-Kennzeichnungsschild DE/GB/FR/NL
Artikel-Nr. 9473-92
  • universelles Schott-Kennzeichnungsschild
  • für alle KAISER Schottungen
  • zum Selbstbeschriften
  • aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Mehr erfahren

tools

- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - zum Aufschrauben auf die Staubabsaugung
Diamant-Schleifkrone für Staubabsaugung
Artikel-Nr. 1088-02
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • zum Aufschrauben auf die Staubabsaugung
Mehr erfahren
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - mit Seitenschlitzen - zum Aufschrauben auf die Direktaufnahme
Diamant-Schleifkrone ohne Staubabsaugung
Artikel-Nr. 1088-00
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • mit Seitenschlitzen
  • zum Aufschrauben auf die Direktaufnahme
Mehr erfahren

Dosenschott System DS 90 / 74 mm

Dosenschott System DS 90 / 74 mm für Leitungen, Leitungsbündel und Rohre. Das feuer- und rauchdichte Dosenschott ist schnell und einfach montiert und kann sogar nachträglich über Leitungen gesetzt werden. Das Produkt bietet zertifizierte Sicherheit, hohen Montagekomfort und sichert die Feuerwiderstandsklasse der Wand (EI90).
  • Sichere, sichtbare, zertifizierte Brandabschottung
  • Für die Wanddurchführung und -einführung
  • Selbstständiges Abdichten der Fugen und Zwickel ohne Spachteln und Schmieren
  • Zerstörungsfreie Nachbelegung
  • Für Leitungsbündel oder einzelne Installationsrohre
  • Für Brandschutzwände im Holzständerbau EI30-EI90

Anwendungsbeispiele

Mit dem zweiteiligen Dosenschott System DS 90 / 74 mm können Wandeinführungen sowie -durchführungen realisiert werden.
Mit dem zweiteiligen Dosenschott System DS 90 / 74 mm können Wandeinführungen sowie -durchführungen realisiert werden.
Waagerechte oder senkrechte Anordnung mit einem Mittenabstand von 91 mm ist zulässig.
Waagerechte oder senkrechte Anordnung mit einem Mittenabstand von 91 mm ist zulässig.
Das Dosenschott System DS 90 / 74 mm ist auch als Reserveschott (ohne Belegung) nutzbar.
Das Dosenschott System DS 90 / 74 mm ist auch als Reserveschott (ohne Belegung) nutzbar.
Auch bis Ø 40 mm Installationsrohre können durch das Schott geführt werden.
Auch bis Ø 40 mm Installationsrohre können durch das Schott geführt werden.

Belegung der Schotts

Das Dosenschott System DS 90 / 74 mm bietet Raum für Einzelleitungen und Bündel bis zur Vollbelegung.
Das Dosenschott System DS 90 / 74 mm bietet Raum für Einzelleitungen und Bündel bis zur Vollbelegung.
Durch Einzelbelegung ist auch eine Trennung von Versorgungs- und Kommunikationsleitungen in einer Gruppenanordnung möglich.
Durch Einzelbelegung ist auch eine Trennung von Versorgungs- und Kommunikationsleitungen in einer Gruppenanordnung möglich.
Das Dosenschott System DS 90 / 74 mm kann mit allen derzeit in Europa gebräuchlichen Mantelleitungen verwendet werden.
Das Dosenschott System DS 90 / 74 mm kann mit allen derzeit in Europa gebräuchlichen Mantelleitungen verwendet werden.
Reserveschott, Rohre bis M40 und Kombination von NYM-Leitungen.
Reserveschott, Rohre bis M40 und Kombination von NYM-Leitungen.

Technische Informationen

Als Reserveschott (ohne Belegung) für zukünftige Installationen nutzbar.
Als Reserveschott (ohne Belegung) für zukünftige Installationen nutzbar.
Selbsterklärender Einbau durch das bekannte Hohl­wanddosen­prinzip.
Selbsterklärender Einbau durch das bekannte Hohl­wanddosen­prinzip.
Einfaches Einsetzen des Schottzylinders in die Installationsöffnung.
Einfaches Einsetzen des Schottzylinders in die Installationsöffnung.
Selbsttätiger Raumabschluss ohne zusätzliches Verschliessen von Zwickeln oder Fugenspalten.
Selbsttätiger Raumabschluss ohne zusätzliches Verschliessen von Zwickeln oder Fugenspalten.

Zerstörungsfreie Nachbelegung einzelner Leitungen

Das Dichtelement durch eine 1/4-Linksdrehung lösen und öffnen.
Das Dichtelement durch eine 1/4-Linksdrehung lösen und öffnen.
Dichtelement aufklappen und entfernen.
Dichtelement aufklappen und entfernen.
Die neuen Leitungen einführen.
Die neuen Leitungen einführen.
Dichtelement um die Leitung fügen, verschließen und durch eine 1/4-Rechtsdrehung fixieren.
Dichtelement um die Leitung fügen, verschließen und durch eine 1/4-Rechtsdrehung fixieren.

Montage

Das Dosenschott System DS 90 / 74 mm besteht aus zwei Teilen, die einfach aufeinander gesetzt werden.
Installationsöffnung mit einem Ø 74 mm Fräser (z.B. PROFI, Art.-Nr. 1081-20) erstellen.
Installationsöffnung mit einem Ø 74 mm Fräser (z.B. PROFI, Art.-Nr. 1081-20) erstellen.
Den zweiteiligen Schottzylinder um die Leitungen legen und zusammendrücken.
Den zweiteiligen Schottzylinder um die Leitungen legen und zusammendrücken.
Schottzylinder in die Installationsöffnung eindrücken.
Schottzylinder in die Installationsöffnung eindrücken.
Befestigung, wie bei Hohlwanddosen, durch das Anziehen der Laschenschrauben.
Befestigung, wie bei Hohlwanddosen, durch das Anziehen der Laschenschrauben.
Dichtelement um die Leitungen legen und verschließen.
Dichtelement um die Leitungen legen und verschließen.
Dichtelement auf den Schottzylinder setzen und mit einer 1/4-Drehung befestigen (Bajonettverschluss).
Dichtelement auf den Schottzylinder setzen und mit einer 1/4-Drehung befestigen (Bajonettverschluss).
Nach der Montage des Schotts das Schott-Kennzeichnungsschild anbringen.
Nach der Montage des Schotts das Schott-Kennzeichnungsschild anbringen.
Die Schottung und der notwendige Raumabschluss sind hergestellt.
Die Schottung und der notwendige Raumabschluss sind hergestellt.

Montage Dosenschott System DS 90 / 74 mm im Mauerwerk

Installationsöffnung je nach Wandstärke mit einer 82 mm Diamant-Schleifkrone oder mit Kernbohrer erstellen.
Installationsöffnung je nach Wandstärke mit einer 82 mm Diamant-Schleifkrone oder mit Kernbohrer erstellen.
Schottzylinder mit Gips, Mörtel oder Schnellzement in die Installationsöffnung eindrücken und die Leitung durchführen.
Schottzylinder mit Gips, Mörtel oder Schnellzement in die Installationsöffnung eindrücken und die Leitung durchführen.
Dichtelement auf den Schottzylinder setzen und mit einer 1/4-Drehung befestigen (Bajonettverschluss).
Dichtelement auf den Schottzylinder setzen und mit einer 1/4-Drehung befestigen (Bajonettverschluss).
Waagerechte oder senkrechte Anordnung mit einem Mittenabstand von 91 mm ist zulässig.
Waagerechte oder senkrechte Anordnung mit einem Mittenabstand von 91 mm ist zulässig.

Montage Dosenschott System DS 90 / 74 mm in Betonwänden

Hinweis

Leitungsbelegung des Dosenschott Systems DS 90 / 74 mm mit allen in Europa anerkannten Mantelleitungstypen, z. B. Installationsleitungen, Datenleitungen, Telekommunikationsleitungen oder Lichtenwellenleitern, als Leitungsbündel oder als Einzelleitungen. Leitungsbündel dürfen bis Ø ≤ 40 mm, mit einer maximalen Einzelleitung Ø ≤ 15 mm, belegt werden. Einzelleitungen dürfen bis zu einem Ø ≤ 21 mm verwendet werden.

Maße / Form

Produkt Ø:
74 mm
Einbauöffnung (Wand/Decke) Ø:
74 mm
Bohrer-/Fräsloch-Ø:
74 mm

Montage / Installation

Wandstärke min.:
100 mm

Sicherheit / Eigenschaften

Schallschutzwände bis:
77
Spezielle Anwendung:
Brandschutz
Schallschutz:
Ja

Zulassungen / Zertifizierungen

Feuerwiderstandsklasse:
EI 30, EI 90
Zulassung DIBT:
Z-19.53-2189
Zulassung ETA:
ETA-14/0159
Leistungserklärung

Dosen- und Deckenschott System 90/74 mm und 90/120 mm

63.8 KB | 10.03.25
Zertifikat

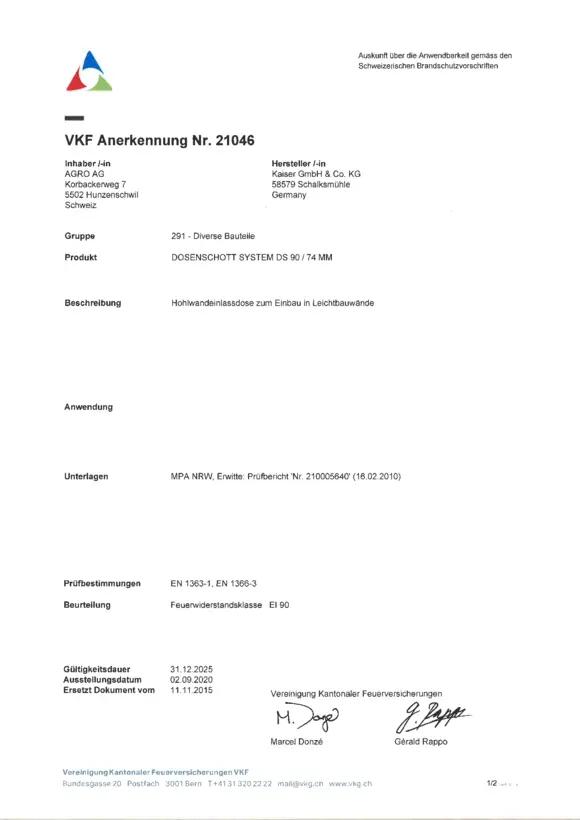

VKF Zertifikat 9459-03 Dosenschott System DS 90 / 74 mm

42 KB | 05.09.24
Anleitung

Brandabschottungen DS 90

Montageanleitung

3.2 MB | 18.02.25
Herunterladen
Brandschutz
Broschüre

Brandschutz

Dosen-, Gehäuse- und Schottsysteme für Brandschutzwände und -decken.

5.6 MB
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M16
Artikel-Nr. 1040-16
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M25
Artikel-Nr. 1040-25
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M32
Artikel-Nr. 1040-32
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M40
Artikel-Nr. 1040-40
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Schott-Kennzeichnungsschild DE/GB/FR/IT
Artikel-Nr. 9473-91
  • universelles Schott-Kennzeichnungsschild
  • für alle KAISER Schottungen
  • zum Selbstbeschriften
  • aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Mehr erfahren
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Schott-Kennzeichnungsschild DE/GB/FR/NL
Artikel-Nr. 9473-92
  • universelles Schott-Kennzeichnungsschild
  • für alle KAISER Schottungen
  • zum Selbstbeschriften
  • aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Mehr erfahren
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - zum Aufschrauben auf die Staubabsaugung
Diamant-Schleifkrone für Staubabsaugung
Artikel-Nr. 1088-02
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • zum Aufschrauben auf die Staubabsaugung
Mehr erfahren
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - mit Seitenschlitzen - zum Aufschrauben auf die Direktaufnahme
Diamant-Schleifkrone ohne Staubabsaugung
Artikel-Nr. 1088-00
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • mit Seitenschlitzen
  • zum Aufschrauben auf die Direktaufnahme
Mehr erfahren
Ausschreiben.de

Ausschreiben.de

Zum Ausschreibungstext
PARTcommunity

PARTcommunity

Planungsdaten (CAD/3D/2D)
