Leitungsschott System LS 90, Rohrschott System RS 90

accessories

Dichtstopfen ECON® M16
Artikel-Nr. 1040-16
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Dichtstopfen ECON® M25
Artikel-Nr. 1040-25
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Schott-Kennzeichnungsschild DE/GB/FR/IT
Artikel-Nr. 9473-91
  • universelles Schott-Kennzeichnungsschild
  • für alle KAISER Schottungen
  • zum Selbstbeschriften
  • aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Schott-Kennzeichnungsschild DE/GB/FR/NL
Artikel-Nr. 9473-92
  • universelles Schott-Kennzeichnungsschild
  • für alle KAISER Schottungen
  • zum Selbstbeschriften
  • aus Kunststoff, mit 2 x 4,5 mm Bohrungen

Leitungsschott System LS 90, Rohrschott System RS 90

Leitungs- und Rohrschott Systeme für das brandschutzgerechte Verschließen von Durch- und Einführungen in Brandschutzwänden. Die zertifizierten Schotts sind schnell und einfach montiert und können sogar nachträglich über Leitungen und Rohre gesetzt werden. Sie erhalten die Feuerwiderstandsklasse der Wand (EI90). Darüber hinaus sind die Systeme auch als Wandauslässe einsetzbar, die das Anschließen von elektrischen Anbaugeräten ermöglicht.
  • Sichere, sichtbare, zertifizierte Brandabschottung
  • Für die Wanddurchführung und -einführung
  • Ohne Spachteln und Schmieren
  • Selbstständiges Abdichten der Fugen
  • Für Leitungen Ø von 5 - 15 mm
  • Für Rohre Ø 16 - 25 mm
  • Für Brandschutzwände im Holzständerbau EI30-EI90

Anwendungsbeispiele Leitungsschott System LS 90

Wanddurchführung durch Trockenbau-Brandschutzwand.
Wanddurchführung durch Trockenbau-Brandschutzwand.
Für Wandeinführung und Wandauslass in Trockenbau-Brandschutzwand geeignet.
Für Wandeinführung und Wandauslass in Trockenbau-Brandschutzwand geeignet.
Wanddurchführung durch Brand­­schutzwand aus Kalksandstein.
Wanddurchführung durch Brand­­schutzwand aus Kalksandstein.
Wanddurchführung durch Brandschutzwand aus Beton.
Wanddurchführung durch Brandschutzwand aus Beton.
Sicherer Wandauslass bis F90 für den Anschluss von elektrischen Anbaugeräten...
Sicherer Wandauslass bis F90 für den Anschluss von elektrischen Anbaugeräten...
...wie Bewegungsmelder.
...wie Bewegungsmelder.
Sicherer Wandauslass bis F90 für den Anschluss von elektrischen Anbaugeräten...
Sicherer Wandauslass bis F90 für den Anschluss von elektrischen Anbaugeräten...
...wie Wandleuchten.
...wie Wandleuchten.

Montage Leitungsschott System LS 90 in Hohlwänden

Installationsöffnung Ø 20 mm mit einem Fräser (z. B. KAISER Hartmetallfräser Art.-Nr. 1088-06) oder einem Bohrer erstellen.
Installationsöffnung Ø 20 mm mit einem Fräser (z. B. KAISER Hartmetallfräser Art.-Nr. 1088-06) oder einem Bohrer erstellen.
Für die Montage das Schott seitlich öffnen und über die Leitung schieben.
Für die Montage das Schott seitlich öffnen und über die Leitung schieben.
Schott beidseitig in die jeweilige Öffnung eindrücken.
Schott beidseitig in die jeweilige Öffnung eindrücken.
Die Leitungsschotts können in einem Mittenabstand von 50 mm als Gruppe waagerecht oder senkrecht angeordnet werden.
Die Leitungsschotts können in einem Mittenabstand von 50 mm als Gruppe waagerecht oder senkrecht angeordnet werden.

Anwendungsbeispiele Rohrschott System RS 90

Wanddurchführung durch Trockenbau-Brandschutzwand.
Wanddurchführung durch Trockenbau-Brandschutzwand.
Wandeinführung Ø 16 - 25 mm in Trockenbau-Brandschutzwand mit Ø 25 mm Rohr.
Wandeinführung Ø 16 - 25 mm in Trockenbau-Brandschutzwand mit Ø 25 mm Rohr.
Wanddurchführung durch Brandschutzwand aus Kalksandstein.
Wanddurchführung durch Brandschutzwand aus Kalksandstein.
Wanddurchführung durch Brandschutzwand aus Beton.
Wanddurchführung durch Brandschutzwand aus Beton.

Montage Rohrschott System RS 90 in Hohlwänden

Installationsöffnung Ø 35 mm z. B. mit dem KAISER Fräser (Art.-Nr. 1084-35) erstellen.
Installationsöffnung Ø 35 mm z. B. mit dem KAISER Fräser (Art.-Nr. 1084-35) erstellen.
Für die Montage das Schott seitlich öffnen und über das Rohr schieben.
Für die Montage das Schott seitlich öffnen und über das Rohr schieben.
Schott beidseitig in die jeweilige Öffnung eindrücken.
Schott beidseitig in die jeweilige Öffnung eindrücken.
Die Rohrschotts können in einem Mittenabstand von 50 mm als Gruppe waagerecht oder senkrecht angeordnet werden.
Die Rohrschotts können in einem Mittenabstand von 50 mm als Gruppe waagerecht oder senkrecht angeordnet werden.

Montage Rohrschott System RS 90 in Massivbauwänden

Installationsöffnung mit einem Ø 32 mm Bohrer erstellen.
Installationsöffnung mit einem Ø 32 mm Bohrer erstellen.
Abreißlasche für die Mauerwerksmontage entfernen (nur bei Rohrschotts in der Mauerwerksinstallation).
Abreißlasche für die Mauerwerksmontage entfernen (nur bei Rohrschotts in der Mauerwerksinstallation).
Nach der Montage des Schotts das Schott-Kennzeichnungsschild anbringen.
Nach der Montage des Schotts das Schott-Kennzeichnungsschild anbringen.
Im Mauerwerk, wie auch in Betonwänden, können die Schotts eingesetzt werden.
Im Mauerwerk, wie auch in Betonwänden, können die Schotts eingesetzt werden.

Maße / Form

Produkt Ø:
32 mm
Einbauöffnung (Wand/Decke) Ø:
32 mm

Anschlüsse / Einführungen

Für Rohr Ø:
16 mm, 25 mm

Montage / Installation

Wandstärke min.:
100 mm

Sicherheit / Eigenschaften

Schallschutzwände bis:
76
Spezielle Anwendung:
Brandschutz
Schallschutz:
Ja

Zulassungen / Zertifizierungen

Feuerwiderstandsklasse:
EI 30, EI 90
Zulassung DIBT:
Z-19.53-2531
Zulassung ETA:
ETA-17-0449
Leistungserklärung

Leistungserklärung

Rohrschott System RS 90, Art.-Nr. 9459-02
913 KB | 02.11.20
Zertifikat

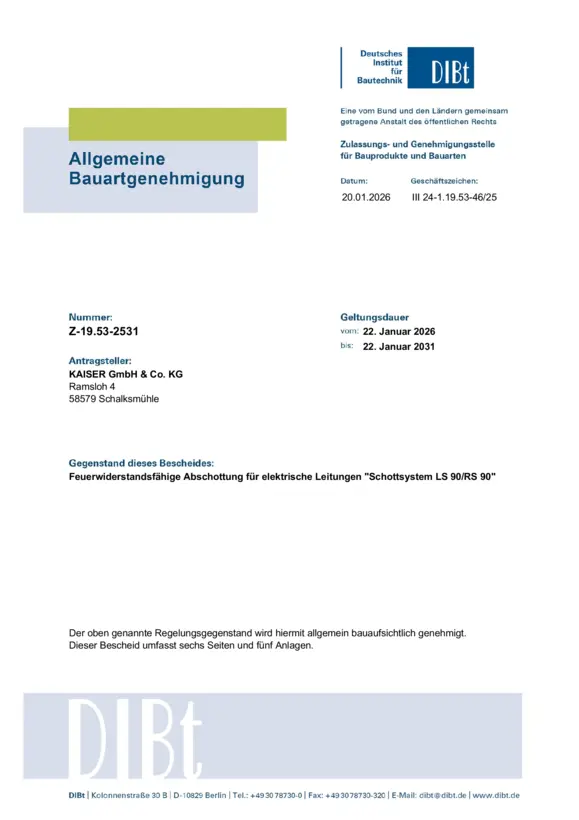

LS 90 / RS 90 - Allgemeine Bauartgenehmigung (Z-19.53-2531)

1.5 MB | 21.01.26
Anleitung

Leitungs- / Rohrschott System LS / RS 90

Montageanleitung, Art.-Nr. 9459-01, 9459-02

1.4 MB | 10.04.24
Brandschutz
Broschüre

Brandschutz

Dosen-, Gehäuse- und Schottsysteme für Brandschutzwände und -decken.

5.6 MB
