Construction en béton Boîtier d'encastrement Impression 3D du béton
Open Cadenas Modal
  • Forme rectangulaire adaptée aux épaisseurs de couches (layers) de l'impression 3D du béton
  • Ouverture d'encastrement de Ø 68 mm avec bord noyé comme base pour les boîtes pour parois creuses KAISER
  • Contours d'assemblage latéraux et points de rupture
  • Boîtier d'appareillage combinable en écart normalisé de 71 mm
  • Logement pour niveau à bulle
  • Entrées de tuyaux latérales
  • Surface d'appui plane pour les appareils encastrés
En savoir plus Réduire le texte

Construction en béton Boîtier d'encastrement Impression 3D du béton

Unbekannt
N° d'article: 1200-68
EAN: 4013456591714
CE
Longueur du produit: 100 mm
Largeur du produit: 100 mm
Profondeur du produit: 87 mm
Pour conduit Ø: 20 mm, 25 mm
Expédition: 50
Prix (PVC) / 100 ST:
3 255,00 €
Groupe de prix: 130
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- zum Ausgleich zu tief sitzender Dosen - Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar - mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben
Anneau de rehausse
N° d'article 9155-61
  • pour compenser les boîtes insérées trop profondément
  • Anneaux de rehausse d’un même diamètre combinables en hauteur
  • avec 2 vis pour la fixation de l'appareil et 2 vis pour la fixation de l'anneau
En savoir plus
- zum Ausgleich zu tief sitzender Dosen - Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar - mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben
Anneau de rehausse
N° d'article 9155-62
  • pour compenser les boîtes insérées trop profondément
  • Anneaux de rehausse d’un même diamètre combinables en hauteur
  • avec 2 vis pour la fixation de l'appareil et 2 vis pour la fixation de l'anneau
En savoir plus
- zur vollisolierten Durchverdrahtung bei Kombinationen - zur Erstellung luftdichter Kombinationen - für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
Raccordement
N° d'article 9060-98
  • pour le repiquage entièrement isolé en cas de combinaisons
  • pour la création de combinaisons étanches à l'air
  • pour n° art. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M16
N° d'article 1040-16
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M20
N° d'article 1040-20
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M25
N° d'article 1040-25
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M32
N° d'article 1040-32
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M40
N° d'article 1040-40
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus

recommendations

- luftdichte Ausführung mit Dichtungsmembranen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Boîtier d'appareillage O-range ECON® 63, étanche à l'air, profondeur 49 mm
N° d'article 9263-22
  • conception étanche à l'air avec membranes d'étanchéité
  • repiquage entièrement isolé et étanche à l'air pour les combinaisons au moyen de raccords
  • entrées de conduites ou de conduits sans outil
  • dispositif de retenue de conduites NYM intégré, autoblocage des conduits
En savoir plus
- luftdichte Ausführung mit Dichtungsmembranen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Boîtier d'appareillage O-range ECON® 63, étanche à l'air, profondeur 49 mm, sans halogène
N° d'article 9263-78
  • conception étanche à l'air avec membranes d'étanchéité
  • repiquage entièrement isolé et étanche à l'air pour les combinaisons au moyen de raccords
  • entrées de conduites ou de conduits sans outil
  • dispositif de retenue de conduites NYM intégré, autoblocage des conduits
En savoir plus
- luftdichte Ausführung mit Dichtungsmembranen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Boîte d'encastrement O-range ECON® 64
N° d'article 9264-22
  • conception étanche à l'air avec membranes d'étanchéité
  • repiquage entièrement isolé et étanche à l'air pour les combinaisons au moyen de raccords
  • entrées de conduites ou de conduits sans outil
  • dispositif de retenue de conduites NYM intégré, autoblocage des conduits
En savoir plus
- luftdichte Ausführung mit Dichtungsmembranen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Boîte d'encastrement O-range ECON® 64
N° d'article 9264-78
  • conception étanche à l'air avec membranes d'étanchéité
  • repiquage entièrement isolé et étanche à l'air pour les combinaisons au moyen de raccords
  • entrées de conduites ou de conduits sans outil
  • dispositif de retenue de conduites NYM intégré, autoblocage des conduits
En savoir plus
NEU
- für Netzwerk-, Koaxial-, NYM- und Fernmeldeleitungen sowie Lichtwellenleiter - 4 Schraubdome - luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Kommunikationsleitungen und Rohre - Kombinierbar mit allen Anwendungen des O-range®-Programms
Boîtier de raccordement d'appareils O-range ECON® Data, étanche à l'air, Profondeur 74 mm
N° d'article 9280-22
  • pour les câbles de réseau, coaxiaux, NYM et de télécommunication ainsi que pour fibres optiques
  • 4 calottes à vis
  • conception étanche à l'air avec membranes d'étanchéité
  • entrées de conduites ou de conduits sans outil
  • système de retenue des câbles NYM intégré, blocage automatique des câbles de communication et des conduits
  • Combinaison possible avec toutes les applications du programme O-range®
En savoir plus
NEU
- für Netzwerk-, Koaxial-, NYM- und Fernmeldeleitungen sowie Lichtwellenleiter - 4 Schraubdome - luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Kommunikationsleitungen und Rohre - Kombinierbar mit allen Anwendungen des O-range®-Programms
Boîtier de raccordement d'appareils O-range ECON® Data, étanche à l'air, Profondeur 74 mm, sans halogène
N° d'article 9280-78
  • pour les câbles de réseau, coaxiaux, NYM et de télécommunication ainsi que pour fibres optiques
  • 4 calottes à vis
  • conception étanche à l'air avec membranes d'étanchéité
  • entrées de conduites ou de conduits sans outil
  • système de retenue des câbles NYM intégré, blocage automatique des câbles de communication et des conduits
  • Combinaison possible avec toutes les applications du programme O-range®
En savoir plus
- luftdichte Ausführung mit Dichtungsmembranen - vollisolierte Durchverdrahtung bei Kombinationen von Rohr-Geräte-Verbindungsdosen mit Verbindungsstutzen - werkzeuglose Rohreinführungen
Boîte d'encastrement pour conduit O-range ECON®, étanche à l'air, Profondeur 62 mm
N° d'article 9266-22
  • conception étanche à l'air avec membranes d'étanchéité
  • repiquage entièrement isolé dans le cas de combinaisons de boîtes d'encastrement pour conduitset de raccordements
  • entrées de conduits sans outil
En savoir plus

Construction en béton Boîtier d'encastrement Impression 3D du béton

Le nouveau boîtier à encastrer 3D-impression béton pour boîtiers pour parois creuses à intégrer dans le processus de fabrication du procédé 3D-impression béton est une innovation produit et permet pour la première fois une installation électrique professionnelle et conforme aux normes dans ce domaine d'application.
  • Forme rectangulaire adaptée aux épaisseurs de couches (layers) de l'impression 3D du béton
  • Supports en béton profonds
  • Ouverture d'encastrement de Ø 68 mm avec bord noyé comme base pour les boîtes pour parois creuses KAISER
  • Contours latéraux d'assemblage et points de rupture pour combiner plusieurs "boîtiers encastrables" avec un entraxe normatif de 71 mm
  • Logement pour niveau à bulle
  • Entrées de tuyaux latérales
  • Surface d'appui plane pour les appareils encastrés

Instructions d'application

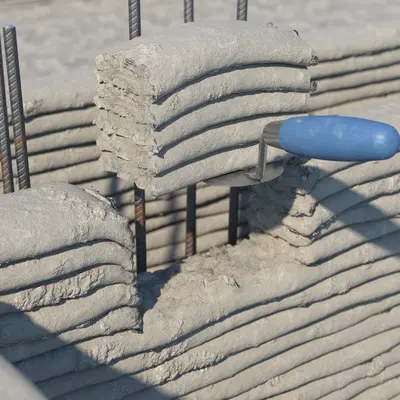

Lors de l'impression 3D, les évidements pour les portes, les fenêtres et les prises électriques sont pris en compte exactement selon les plans de conception. Les boîtiers à encastrer sont ensuite insérés dans ces évidements pendant le processus d'impression, par impression 3D du béton.
Lors de l'impression 3D, les évidements pour les portes, les fenêtres et les prises électriques sont pris en compte exactement selon les plans de conception. Les boîtiers à encastrer sont ensuite insérés dans ces évidements pendant le processus d'impression, par impression 3D du béton.

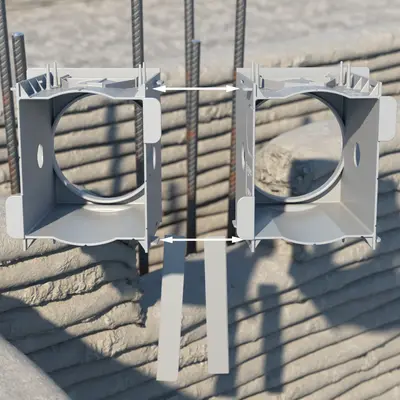

Afin de pouvoir réaliser l'écart central normatif de 71 mm pour les combinaisons, la surface d'appui doit être séparée au niveau des marquages arrière.
Afin de pouvoir réaliser l'écart central normatif de 71 mm pour les combinaisons, la surface d'appui doit être séparée au niveau des marquages arrière.

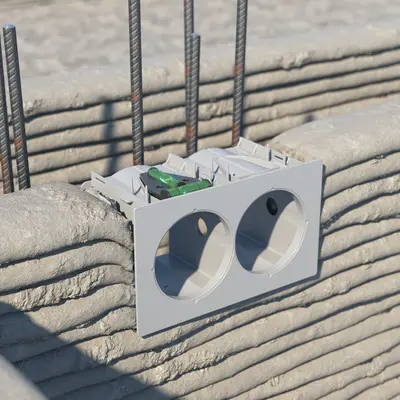

Les fixations bétonnées basses en haut et en bas offrent une fixation sûre et durable dans le mur. Pour un alignement précis et rapide lors du processus de fabrication, un logement est prévu pour un petit niveau à bulle optionnel avec deux fioles.
Les fixations bétonnées basses en haut et en bas offrent une fixation sûre et durable dans le mur. Pour un alignement précis et rapide lors du processus de fabrication, un logement est prévu pour un petit niveau à bulle optionnel avec deux fioles.

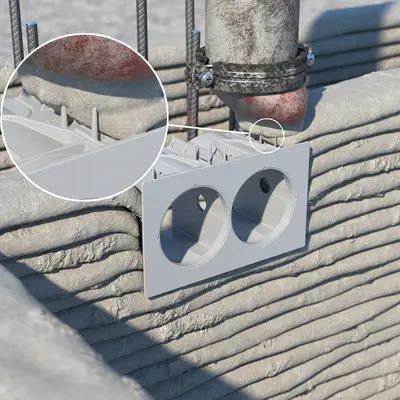

Après la mise en place du boîtier d'encastrement, le processus d'impression peut se poursuivre.
Après la mise en place du boîtier d'encastrement, le processus d'impression peut se poursuivre.

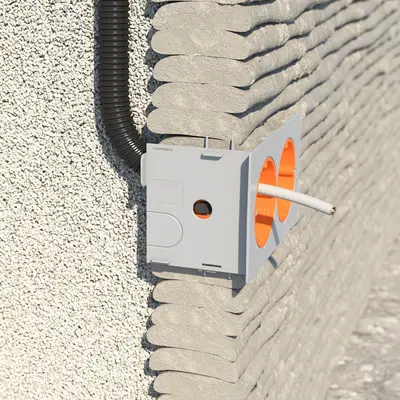

L'ouverture d'encastrement du cadre, d'un diamètre de 68 mm, facilite l'installation ultérieure des boîtes pour parois creuses KAISER grâce à l'enfoncement des bords et aux repères d'alignement. Pour les combinaisons multiples, des contours d'assemblage latéraux sont prévus, qui garantissent également un entraxe de 71 mm conforme à la norme.
L'ouverture d'encastrement du cadre, d'un diamètre de 68 mm, facilite l'installation ultérieure des boîtes pour parois creuses KAISER grâce à l'enfoncement des bords et aux repères d'alignement. Pour les combinaisons multiples, des contours d'assemblage latéraux sont prévus, qui garantissent également un entraxe de 71 mm conforme à la norme.

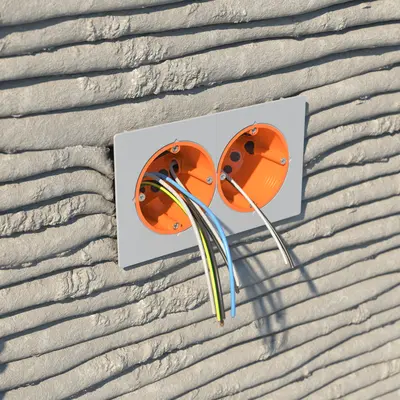

En raison du processus de durcissement des couches de béton, seules des combinaisons horizontales sont possibles, car les couches plus profondes ont déjà durci et ne peuvent plus être traitées.
En raison du processus de durcissement des couches de béton, seules des combinaisons horizontales sont possibles, car les couches plus profondes ont déjà durci et ne peuvent plus être traitées.

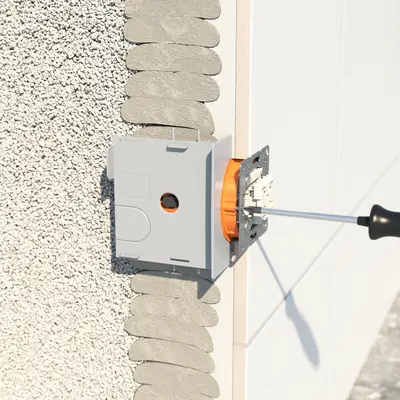

Pour respecter la classe de protection IP, il est possible de monter la bague de compensation d'enduit (n° art. 9155-61 ou -62) pour les revêtements muraux en saillie 10 mm.
Pour respecter la classe de protection IP, il est possible de monter la bague de compensation d'enduit (n° art. 9155-61 ou -62) pour les revêtements muraux en saillie 10 mm.

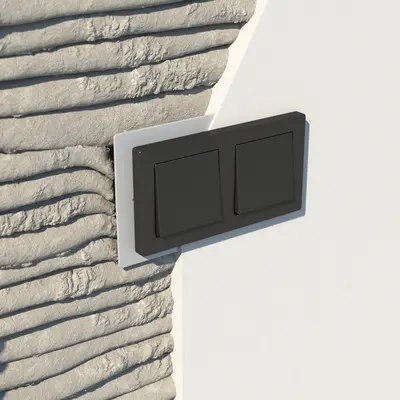

Une surface d'appui plane, qui peut être adaptée aux combinaisons grâce à des points de rupture latéraux, assure un appui propre de l'appareil encastré.
Une surface d'appui plane, qui peut être adaptée aux combinaisons grâce à des points de rupture latéraux, assure un appui propre de l'appareil encastré.

Dimensions / Forme

Longueur du produit:
100 mm
Largeur du produit:
100 mm
Profondeur du produit:
87 mm

Raccords / introductions

Pour conduit Ø:
20 mm, 25 mm

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place
Installation électrique dans le béton coulé sur place et dans l’impression de béton 3D.
Brochure

Installation électrique dans le béton coulé sur place et dans l’impression de béton 3D.

Boîtes, boîtiers et systèmes.

78.4 MB
Boîtier encastré pour l’impression 3D de béton.
Dépliant

Boîtier encastré pour l’impression 3D de béton.

Pour une intégration optimale dans la procédure d’impression du béton.

6.1 MB
Télécharger
