Système de cloisonnement de boîtier DS 90 / 74 mm
Open Cadenas Modal
  • pour les parois de protection incendie EI90
  • pour introduction dans ou passage au travers de parois
  • Fixation par des vis à éclisse FX⁴
  • insert d'étanchéité intégré
  • Assure l’étanchéité à la fumée froide
  • Durabilité permanente du matériau

Protection anti-incendie Passage de câbles EI90 pour parois de protection anti-incendie selon EN 1366-3/DIN 4102-9, cloisonnement coupe-feu dans la version système de cloisonnement de boîtes, pour parois de protection anti-incendie légères selon DIN 4102, murs en maçonnerie selon DIN 1053 et parois en béton selon DIN 1045, composé d'un vérin de cloison en matériau formant une couche isolante et d'un insert étanche en deux parties, fixation à l'aide de vis d'attache, pour passages de câbles et de conduits ainsi que pour entrées de conduits et d'entrées de conduits dans des parois de protection anti-incendie EI90, Ouverture d'installation Ø 74 mm dans les parois creuses ou Ø 82 mm dans les parois massives, pour les tuyaux d'installation électrique individuels de 16 mm à 40 mm, pour les câbles individuels jusqu'à Ø 21 mm max., les faisceaux de câbles jusqu'à Ø 40 mm max., surface d'ouverture = 0,00126 m²
Certificat d'aptitude à l'emploi : homologation DIBt Z.19.53-2189, avec fonction d'insonorisation jusqu'à un indice d'insonorisation de 77 dB
En savoir plus Réduire le texte

Système de cloisonnement de boîtier DS 90 / 74 mm

Kaiser GmbH & Co.KG
N° d'article: 9459-03
EAN: 4013456536289
Homologation DIBT
Homologation ETA
CE
Ø du produit: 74 mm
Ouverture d'installation (paroi/plafond) Ø: 74 mm
Ø du trou de perçage/fraisage: 74 mm
classe de résistance au feu: EI 30, EI 90
Paroi d'insonorisation jusqu'à: 77
Homologation DIBT: Z-19.53-2189
Homologation ETA: ETA-14/0159
Emballage / Expédition: 10 / 100
Prix (PVC) / 1 ST:
24,50 €
Groupe de prix: 191
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M16
N° d'article 1040-16
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M20
N° d'article 1040-20
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M25
N° d'article 1040-25
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M32
N° d'article 1040-32
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M40
N° d'article 1040-40
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Plaque d’identification DE/GB/FR/IT
N° d'article 9473-91
  • Etiquette de marquage universelle pour cloison
  • pour tous les types de cloison KAISER
  • pour marquage individuel
  • en matière synthétique avec 2 x 4,5 mm forages
En savoir plus
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Plaque d’identification DE/GB/FR/NL
N° d'article 9473-92
  • Etiquette de marquage universelle pour cloison
  • pour tous les types de cloison KAISER
  • pour marquage individuel
  • en matière synthétique avec 2 x 4,5 mm forages
En savoir plus

tools

- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - zum Aufschrauben auf die Staubabsaugung
Meule-diamant pour aspiration de poussières
N° d'article 1088-02
  • grande durabilité
  • Filet de raccordement M18 x 1,5
  • Pour visser sur le support direct ou le mandrin de perçage
En savoir plus
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - mit Seitenschlitzen - zum Aufschrauben auf die Direktaufnahme
Meule-diamant sans aspiration de poussières
N° d'article 1088-00
  • grande durabilité
  • Filet de raccordement M18 x 1,5
En savoir plus

Système de cloisonnement de boîtier DS 90 / 74 mm

Système de cloisonnement de boîtier DS 90 / 74 mm pour conduites, torons de câbles et tubes. Le cloisonnement est étanche au feu et aux fumées, il est monté rapidement et simplement et peut également être placé ultérieurement sur des conduites existantes. Ce produit offre une sécurité certifiée, un montage très confortable et garantit le maintien de la classe de résistance au feu de la paroi (EI90).
  • Cloisonnement anti-feu sûr, visible et certifié
  • Pour le passage ou l’introduction dans les parois
  • Etanchéité automatique des joints et des goussets
  • Rajout de câbles sans dégâts
  • Pour torons de câbles ou tubes d’installation simples

Exemples

Le cloisonnement pour boîtiers DS 90 / 74 mm est en deux parties et permet ainsi de réaliser des passages ou des introductions.
Le cloisonnement pour boîtiers DS 90 / 74 mm est en deux parties et permet ainsi de réaliser des passages ou des introductions.
Il est possible de disposer horizontalement ou verticalement trois cloisonnements les uns à côté des autres en respectant un entraxe de 91 mm.
Il est possible de disposer horizontalement ou verticalement trois cloisonnements les uns à côté des autres en respectant un entraxe de 91 mm.
Le cloisonnement de boîtiers DS 90 / 74 mm peut également servir de cloisonnement de réserve.
Le cloisonnement de boîtiers DS 90 / 74 mm peut également servir de cloisonnement de réserve.
Il est également possible de faire passer des tubes jusqu’à Ø 40 mm à travers le cloisonnement.
Il est également possible de faire passer des tubes jusqu’à Ø 40 mm à travers le cloisonnement.

Répartition du cloisonnement

Le cloisonnement pour boîtiers DS 90 / 74 mm permet le passage de conduites séparées ou de torons jusqu’à 6 conduites à 5 x 2,5².
Le cloisonnement pour boîtiers DS 90 / 74 mm permet le passage de conduites séparées ou de torons jusqu’à 6 conduites à 5 x 2,5².
Le passage séparé permet de regrouper et de distinguer les alimentations des conduites de communication.
Le passage séparé permet de regrouper et de distinguer les alimentations des conduites de communication.
Le système de cloisonnement pour boîtiers DS 90 / 74 mm peut être utilisé avec tous les câbles sous gaine légère actuellement courants en Europe.
Le système de cloisonnement pour boîtiers DS 90 / 74 mm peut être utilisé avec tous les câbles sous gaine légère actuellement courants en Europe.
Cloisonnement de réserve, tubes jusqu’à M40 et combinaison de conduites NYM.
Cloisonnement de réserve, tubes jusqu’à M40 et combinaison de conduites NYM.

Informations techniques

Le cloisonnement DS 90 sert aussi de cloisonnement de réserve pour de futures installations.
Le cloisonnement DS 90 sert aussi de cloisonnement de réserve pour de futures installations.

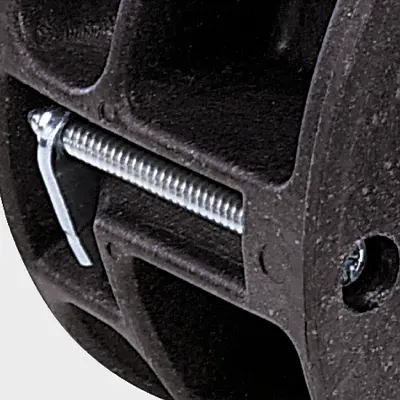

Installation évidente par le principe des boîtiers pour parois creuses.
Installation évidente par le principe des boîtiers pour parois creuses.
Positionnement aisé du cylindre de cloisonnement dans l'ouverture d'installation.
Positionnement aisé du cylindre de cloisonnement dans l'ouverture d'installation.
Fermeture automatique sans colmatage supplémentaire des joints.
Fermeture automatique sans colmatage supplémentaire des joints.

Rajout de câbles sans dégâts

Détacher et ouvrir l'élément d'étanchéité en le tournant d' 1/4 sur la gauche.
Détacher et ouvrir l'élément d'étanchéité en le tournant d' 1/4 sur la gauche.
Ouvrir le joint d’étanchéité et l’enlever.
Ouvrir le joint d’étanchéité et l’enlever.
Introduire les nouvelles conduites.
Introduire les nouvelles conduites.
Placer le joint d’étanchéité autour des conduites, le refermer en tournant d’ 1/4 de tour sur la droite.
Placer le joint d’étanchéité autour des conduites, le refermer en tournant d’ 1/4 de tour sur la droite.

Montage

Le cloisonnement de boîtiers DS 90 / 74 mm est en deux parties qui se placent simplement l’une sur l’autre.
Réaliser l’ouverture au moyen d’une fraise de Ø 74 mm (p. ex. PROFI, N° art. 1081-20).
Réaliser l’ouverture au moyen d’une fraise de Ø 74 mm (p. ex. PROFI, N° art. 1081-20).
Placer les deux parties du cloisonnement autour des conduites et appuyer.
Placer les deux parties du cloisonnement autour des conduites et appuyer.
Positionner le cylindre de cloisonnement dans l'ouverture d'installation.
Positionner le cylindre de cloisonnement dans l'ouverture d'installation.
Fixation identique aux boîtiers pour parois creuses, soit en serrant les vis des languettes.
Fixation identique aux boîtiers pour parois creuses, soit en serrant les vis des languettes.
Placer le joint d’étanchéité autour des conduites et refermer.
Placer le joint d’étanchéité autour des conduites et refermer.
Placer le joint d'étanchéité sur le cylindre de cloisonnement et le fixer en tournant d'1/4 (fermeture baïonnette).
Placer le joint d'étanchéité sur le cylindre de cloisonnement et le fixer en tournant d'1/4 (fermeture baïonnette).
Apposer la plaque d’identification.
Apposer la plaque d’identification.
Le cloisonnement est ainsi réalisé.
Le cloisonnement est ainsi réalisé.

Montage du cloisonnement pour boîtiers DS 90 / 74 mm dans des parois massives

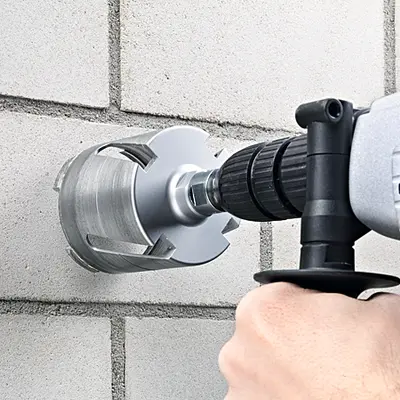

Réaliser l’ouverture selon l’épaisseur de la paroi avec une fraise couronne en diamant de 82 mm ou avec un carotteur.
Réaliser l’ouverture selon l’épaisseur de la paroi avec une fraise couronne en diamant de 82 mm ou avec un carotteur.

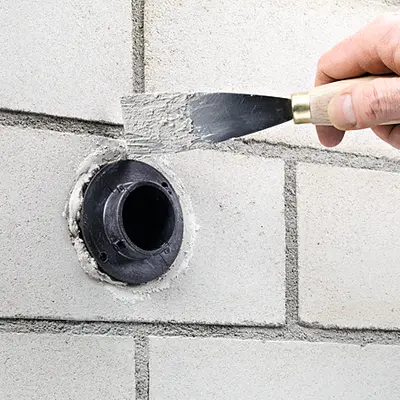

Enfoncer le cylindre de cloisonnement avec du plâtre, du mortier ou du ciment rapide dans l’ouverture et passer la conduite à travers.
Enfoncer le cylindre de cloisonnement avec du plâtre, du mortier ou du ciment rapide dans l’ouverture et passer la conduite à travers.

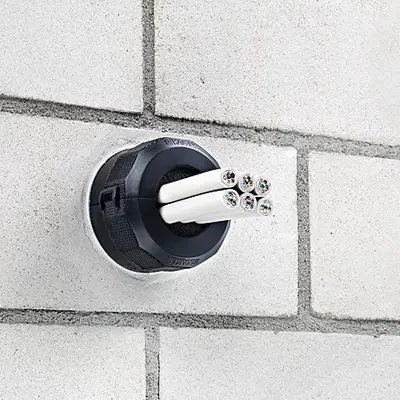

Placer le joint d'étanchéité sur le cylindre de cloisonnement et le fixer en tournant d'1/4 (fermeture baïonnette).
Placer le joint d'étanchéité sur le cylindre de cloisonnement et le fixer en tournant d'1/4 (fermeture baïonnette).

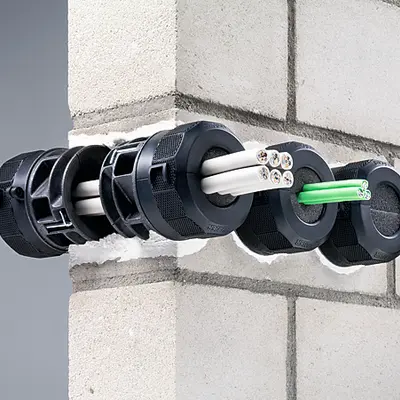

Il est possible de disposer horizontalement ou verticalement trois cloisonnements les uns à côté des autres en respectant un entraxe de 91 mm.
Il est possible de disposer horizontalement ou verticalement trois cloisonnements les uns à côté des autres en respectant un entraxe de 91 mm.

Montage du système de cloisonnement pour boîtiers DS 90 / 74 mm dans des parois en béton_x000D_

Indication

Le cloisonnement pour boîtiers DS 90 / 74 mm permet le passage de tous les types de manteaux de conduites autorisés en Europe comme p.ex. les câbles d’installation, de données, de télécommunication ou les fibres optiques, en toron ou en conduite simple. Des torons jusqu’à Ø ≤ 40 mm et des conduites simples jusqu’à Ø ≤ 21 mm peuvent être posées.

Dimensions / Forme

Ø du produit:
74 mm
Ouverture d'installation (paroi/plafond) Ø:
74 mm
Ø du trou de perçage/fraisage:
74 mm

Montage / Installation

Épaisseur de paroi min.:
100 mm

Sécurité / propriétés

Paroi d'insonorisation jusqu'à:
77
Application spéciale:
protection anti-incendie
Isolation acoustique:
Oui

Agréments / Certifications

classe de résistance au feu:
EI 30, EI 90
Homologation DIBT:
Z-19.53-2189
Homologation ETA:
ETA-14/0159
Déclaration de performance

Cloison de boîte et de plafond système 90/74 mm et 90/120 mm

63.8 KB | 10/03/2025

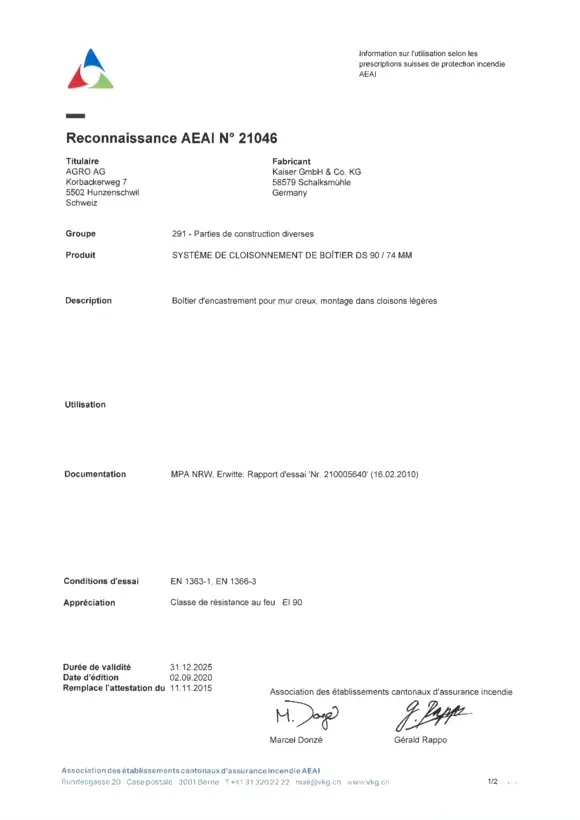

Certificat

VKF Zertifikat 9459-03 Dosenschott System DS 90 / 74 mm

42 KB | 05/09/2024
Instructions

Manchons coupe-feu DS 90

Instructions de montage

3.2 MB | 18/02/2025
Télécharger
Protection incendie
Brochure

Protection incendie

Systèmes de boîtes, boîtiers et cloisonnements pour parois et plafonds de protection incendie.

5.6 MB
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M16
N° d'article 1040-16
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M20
N° d'article 1040-20
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M25
N° d'article 1040-25
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M32
N° d'article 1040-32
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M40
N° d'article 1040-40
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Plaque d’identification DE/GB/FR/IT
N° d'article 9473-91
  • Etiquette de marquage universelle pour cloison
  • pour tous les types de cloison KAISER
  • pour marquage individuel
  • en matière synthétique avec 2 x 4,5 mm forages
En savoir plus
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Plaque d’identification DE/GB/FR/NL
N° d'article 9473-92
  • Etiquette de marquage universelle pour cloison
  • pour tous les types de cloison KAISER
  • pour marquage individuel
  • en matière synthétique avec 2 x 4,5 mm forages
En savoir plus
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - zum Aufschrauben auf die Staubabsaugung
Meule-diamant pour aspiration de poussières
N° d'article 1088-02
  • grande durabilité
  • Filet de raccordement M18 x 1,5
  • Pour visser sur le support direct ou le mandrin de perçage
En savoir plus
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - mit Seitenschlitzen - zum Aufschrauben auf die Direktaufnahme
Meule-diamant sans aspiration de poussières
N° d'article 1088-00
  • grande durabilité
  • Filet de raccordement M18 x 1,5
En savoir plus
Ausschreiben.de

Ausschreiben.de

Vers le texte du cahier des charges
PARTcommunity

PARTcommunity

Données de planification (CAD/3D/2D)
