Système de cloisonnement pour boîtiers DS 90 / 120 mm
Open Cadenas Modal
  • pour les parois de protection incendie EI90
  • Fixation par des vis à éclisse FX⁴
  • insert d'étanchéité intégré
  • Assure l’étanchéité à la fumée froide
  • Durabilité permanente du matériau

Protection anti-incendie Passage de câbles EI90 pour parois de protection anti-incendie selon EN 1366-3/DIN 4102-9, cloisonnement coupe-feu dans la version système de cloisonnement de boîtes, pour parois de protection anti-incendie légères selon DIN 4102, murs en maçonnerie selon DIN 1053 et murs en béton selon DIN 1045, composé d'un vérin de cloison en matériau formant une couche isolante et d'un insert étanche en deux parties, fixation à l'aide de vis d'attache, pour passages de câbles et de conduits ainsi que pour entrées de conduits et de câbles dans des parois de protection anti-incendie EI90, Ouverture d'installation Ø 120 mm dans les parois creuses ou Ø 150 mm dans les parois massives, pour les tuyaux d'installation électrique individuels de 16 mm à 63 mm, pour les câbles jusqu'à Ø 29 mm max., les faisceaux de câbles et de tuyaux jusqu'à Ø 74 mm max., surface d'ouverture = 0,0043 m²
Certificat d'aptitude à l'emploi : homologation DIBt Z.19.53-2188, avec fonction d'insonorisation jusqu'à un indice d'insonorisation de 77 dB
En savoir plus Réduire le texte

Système de cloisonnement pour boîtiers DS 90 / 120 mm

Kaiser GmbH & Co.KG
N° d'article: 9459-04
EAN: 4013456537156
Homologation DIBT
Homologation ETA
CE
Ø du produit: 120 mm
Ouverture d'installation (paroi/plafond) Ø: 120 mm
Ø du trou de perçage/fraisage: 120 mm
classe de résistance au feu: EI 30, EI 90
Paroi d'insonorisation jusqu'à: 72
Homologation DIBT: Z-19.53-2188
Homologation ETA: ETA-14/0159
Expédition: 4
Prix (PVC) / 1 ST:
69,00 €
Groupe de prix: 191
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M16
N° d'article 1040-16
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M20
N° d'article 1040-20
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M25
N° d'article 1040-25
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M32
N° d'article 1040-32
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Bouchon d'étanchéité ECON® M40
N° d'article 1040-40
  • obturation fiable des conduits d'installations électriques
  • Technique ECON® pour un passage simple des câbles
  • matière plastique conservant son élasticité
En savoir plus
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Plaque d’identification DE/GB/FR/IT
N° d'article 9473-91
  • Etiquette de marquage universelle pour cloison
  • pour tous les types de cloison KAISER
  • pour marquage individuel
  • en matière synthétique avec 2 x 4,5 mm forages
En savoir plus
- universelles Schott-Kennzeichnungsschild - für alle KAISER Schottungen - zum Selbstbeschriften - aus Kunststoff, mit 2 x 4,5 mm Bohrungen
Plaque d’identification DE/GB/FR/NL
N° d'article 9473-92
  • Etiquette de marquage universelle pour cloison
  • pour tous les types de cloison KAISER
  • pour marquage individuel
  • en matière synthétique avec 2 x 4,5 mm forages
En savoir plus

Système de cloisonnement pour boîtiers DS 90 / 120 mm

Le système de cloisonnement DS 90 / 120 mm ouvre un champ d’application plus grand dans le secteur de la protection incendie au niveau de la construction. Un diamètre plus grand permet le passage d’un nombre plus important de câbles ou de tubes d’installation. Le système permet aussi l’introduction de câbles et de tubes au travers du même cloisonnement. Ceci permet une application du système dans toutes les branches de la domotique. Une installation subséquente sans endommagement du système est possible grâce au choix des matériaux. Les boulons d’éclisse permettent un montage vite et fiable.
  • Cloisonnement anti-feu sûr, visible et certifié
  • Cloisonnement pour passages de parois
  • Etanchéité automatique des joints et des goussets
  • Rajout de câbles sans dégâts
  • Approprié pour le passage d’un ensemble de câbles et de tubes

Exemples

Utilisable comme cloisonnement de réserve (en option).
Utilisable comme cloisonnement de réserve (en option).
Pour le passage de câbles avec un diamètre maximum de Ø 29 mm.
Pour le passage de câbles avec un diamètre maximum de Ø 29 mm.
Passage d'un ensemble de câbles et de tubes jusqu'au remplissage complet.
Passage d'un ensemble de câbles et de tubes jusqu'au remplissage complet.
Il est possible de monter horizontalement des systèmes de cloisonnement en respectant une distance minimum de 50 mm (de bord à bord).
Il est possible de monter horizontalement des systèmes de cloisonnement en respectant une distance minimum de 50 mm (de bord à bord).

Informations techniques DS 90 / 120 mm

Les lamelles disposées sur la face intérieure du cylindre de cloisonnement garantissent une fermeture rapide en cas d'incendie.
Les lamelles disposées sur la face intérieure du cylindre de cloisonnement garantissent une fermeture rapide en cas d'incendie.
L'élément d'étanchéité avec des rainures de refroidissement intégrées garantit une entrée fiable des câbles et des tubes.
L'élément d'étanchéité avec des rainures de refroidissement intégrées garantit une entrée fiable des câbles et des tubes.
Positionnement aisé du cylindre de cloisonnement dans l'ouverture d'installation.
Positionnement aisé du cylindre de cloisonnement dans l'ouverture d'installation.
Fermeture automatique sans colmatage supplémentaire des joints.
Fermeture automatique sans colmatage supplémentaire des joints.

Occupation du système de cloisonnement DS 90 / 120 mm

Utilisation pour câbles et des tubes.
Utilisation pour câbles et des tubes.
Utilisable comme cloisonnement de réserve.
Utilisable comme cloisonnement de réserve.
Utilisation pour des câbles jusqu'à Ø 29 mm et des tubes jusqu'à M63.
Utilisation pour des câbles jusqu'à Ø 29 mm et des tubes jusqu'à M63.
Les tubes d'installation peuvent être introduits en tant que tubes de réserve.
Les tubes d'installation peuvent être introduits en tant que tubes de réserve.

Montage

Le système de cloisonnement pour boîtiers DS 90 / 120 mm se compose de deux parties qui se placent simplement l'une sur l'autre.
Percer l'ouverture d'installation au moyen d'une fraise de Ø 120 mm (p. ex. N° art. 1084 -20).
Percer l'ouverture d'installation au moyen d'une fraise de Ø 120 mm (p. ex. N° art. 1084 -20).
Positionner le cylindre de cloisonnement dans l'ouverture d'installation.
Positionner le cylindre de cloisonnement dans l'ouverture d'installation.
Fixer le cylindre de cloisonnement de la même façon que les boîtiers pour parois creuses, en serrant les vis à éclisses.
Fixer le cylindre de cloisonnement de la même façon que les boîtiers pour parois creuses, en serrant les vis à éclisses.
Faire passer les câbles et les tubes dans le cylindre de cloisonnement.
Faire passer les câbles et les tubes dans le cylindre de cloisonnement.
Fermer les extrémités des tubes pour les rendre étanches à la fumée (p. ex. avec l'obturateur).
Fermer les extrémités des tubes pour les rendre étanches à la fumée (p. ex. avec l'obturateur).
Poser l'élément d'étanchéité en deux parties autour du toron, fermer et relier au cylindre de cloisonnement au moyen de la fermeture baïonnette.
Poser l'élément d'étanchéité en deux parties autour du toron, fermer et relier au cylindre de cloisonnement au moyen de la fermeture baïonnette.
L’embase et le système de fermeture peuvent servir de cloisonnement de réserve.
L’embase et le système de fermeture peuvent servir de cloisonnement de réserve.
Il est possible de monter horizontalement des systèmes de cloisonnement en respectant une distance minimum de 50 mm (de bord à bord).
Il est possible de monter horizontalement des systèmes de cloisonnement en respectant une distance minimum de 50 mm (de bord à bord).

Rajout de câbles et tubes individuels sans démolition

Détacher et ouvrir l'élément d'étanchéité en le tournant d'1/4 sur la gauche.
Détacher et ouvrir l'élément d'étanchéité en le tournant d'1/4 sur la gauche.
Ouvrir le joint d'étanchéité et l'enlever.
Ouvrir le joint d'étanchéité et l'enlever.
Introduire les câbles et tubes additionnels.
Introduire les câbles et tubes additionnels.
Placer le joint d'étanchéité et le fixer en tournant d'1/4 sur la droite.
Placer le joint d'étanchéité et le fixer en tournant d'1/4 sur la droite.

Montage du système de cloisonnement pour boîtiers DS 90 / 120 mm dans la maçonnerie

Percer l'ouverture d'installation selon l'épaisseur de la paroi à l'aide d'un forêt à trépanner de 150 mm.
Percer l'ouverture d'installation selon l'épaisseur de la paroi à l'aide d'un forêt à trépanner de 150 mm.
Mise en place du cylindre de cloisonnement dans l'ouverture d'installation avec du plâtre, du mortier ou du ciment rapide et faire passer les câbles ou les tubes.
Mise en place du cylindre de cloisonnement dans l'ouverture d'installation avec du plâtre, du mortier ou du ciment rapide et faire passer les câbles ou les tubes.
Le collier d’étanchéite du cylindre de cloisonnement vous garantit une bonne étanchéité ainsi que le bon maintien du plâtre, du mastice ou du ciment utilisé pour la fixation.
Le collier d’étanchéite du cylindre de cloisonnement vous garantit une bonne étanchéité ainsi que le bon maintien du plâtre, du mastice ou du ciment utilisé pour la fixation.
Placer le joint d'étanchéité sur le cylindre de cloisonnement et le fixer en tournant d'1/4 (fermeture baïonnette).
Placer le joint d'étanchéité sur le cylindre de cloisonnement et le fixer en tournant d'1/4 (fermeture baïonnette).

Montage du système de cloisonnement par boîtier DS 90 / 120 mm dans des parois en béton

Tableau des diamètres extérieurs maximum pour les câbles rigides sous gaine légère (câbles NYM)

Le tableau fournit des exemples de câbles qui peuvent être utilisés en raison du diamètre maximal autorisé. Le diamètre normalisé minimal indiqué conformément à la norme DIN VDE 0250-204 est déterminant.
Tableau des diamètres extérieurs maximum pour les câbles rigides sous gaine légère (câbles NYM)
Pour une installation dans une paroi coupe-feu, 2 systèmes de cloisonnement pour boîtiers DS 90 / 120 mm sont nécessaires.

Dimensions / Forme

Ø du produit:
120 mm
Ouverture d'installation (paroi/plafond) Ø:
120 mm
Ø du trou de perçage/fraisage:
120 mm

Montage / Installation

Épaisseur de paroi min.:
100 mm

Sécurité / propriétés

Paroi d'insonorisation jusqu'à:
72
Application spéciale:
protection anti-incendie
Isolation acoustique:
Oui

Agréments / Certifications

classe de résistance au feu:
EI 30, EI 90
Homologation DIBT:
Z-19.53-2188
Homologation ETA:
ETA-14/0159
Déclaration de performance

Cloison de boîte et de plafond système 90/74 mm et 90/120 mm

63.8 KB | 10/03/2025
Certificat

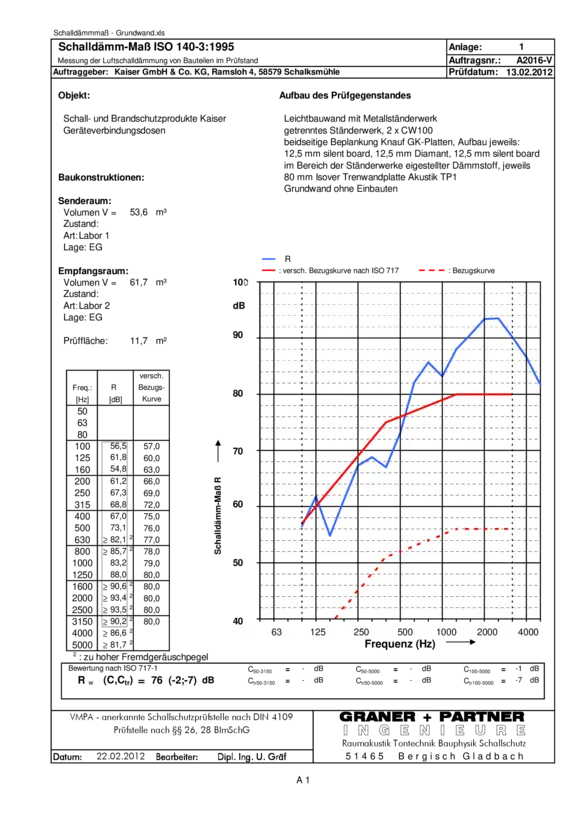

DS90 - 120mm: 9459-04_Schallschutzgutachten

61.9 KB | 12/12/2019
Télécharger
Instructions

Manchons coupe-feu DS 90

Instructions de montage

3.2 MB | 18/02/2025
Télécharger
Protection incendie
Brochure

Protection incendie

Systèmes de boîtes, boîtiers et cloisonnements pour parois et plafonds de protection incendie.

5.6 MB
