Scatola antincendio FlamoX®
Open Cadenas Modal
  • Per luci e altoparlanti
  • Impermeabile al fumo e senza alogeni
  • Per cariche calorifiche dall'alto e dal basso
  • In lamiera galvanizzata con rivestimento in materia antincendio

Scatola da incasso per la protezione antincendio F30 o EI30 per soffitti antincendio secondo la norma DIN 4102-4, scatole antincendio per soffitti, realizzate in lamiera d’acciaio galvanizzata con rivestimento in materiale isolante, per luci da incasso e altoparlanti, potenza massima delle lampade: 75 W per luci alogene, 34 W per luci a LED, per l’alloggiamento di reattori a basse perdite (VVG) o elettronici (EVG) nonché di altre unità di alimentazione necessarie (driver, convertitori, ecc.), apertura di installazione Ø 180 mm, ritagli quadrati o rettangolari con diagonale max. 180 mm, altezza di incasso della lampada max. 150 mm, dimensioni scatola: 320 x 270 x 150 mm (LxPxA), per pannelli di spessore 25 mm (2 x 12,5 mm).

Certificato di idoneità: Z-19.53-2603

Scopri di più Leggi meno

Scatola antincendio FlamoX®, 320x270x150 mm

Kaiser GmbH & Co.KG
Articolo n.: 9435-03
E-No: 920848209
EAN: 4013456546080
Senza alogeni
Omologazione DIBT
Omologazione ETA
CE
Lunghezza dei prodotti: 320 mm
Larghezza dei prodotti: 270 mm
Profondità dei prodotti: 150 mm
Apertura di montaggio (parete/soffitto) profondità: 200 mm
Per tubo Ø: 25 mm
Apertura di installazione (per dispositivi) Ø max.: 180 mm
Apertura di installazione (per dispositivi) profondità max.: 150 mm
Spessore minimo del pannello: 25 mm
Senza alogeni: Sì
Potenza assorbita nella scatola LED: 34 W
Omologazione DIBT: Z-19.53-2603
Omologazione ETA: ETA-20/0238
Spedizione: 1
Mostra altri attributi
Scheda prodotto (PDF)

tools

Attrezzo universale per plastica
Attrezzo universale per plastica
Articolo n. 1085-80
E-No 983228469
  • Per la realizzazione di aperture esatte
  • Per condutture a bassa tensione con Ø 4 - 7,5 mm
  • Per linee NYM 5 x 2,5 oppure 7 x 1,5
  • Per cavi NYY fino a 5 x 2,5
  • Per tubi (flessibili) DIN EN con Ø esterno di 20/25 mm
  • Con montaggio da 1/4" per avvitatrici a batteria
Per saperne di più
- Con inserti da taglio in metallo duro
Dispositivo di foratura universale VARIOCUT per muri a intercapedine
Articolo n. 1089-00
E-No 983228489
  • Con inserti da taglio in metallo duro
Per saperne di più

similar

- Per luci e altoparlanti - Impermeabile al fumo e senza alogeni - Per cariche calorifiche dall'alto e dal basso - In lamiera galvanizzata con rivestimento in materia antincendio
Scatola antincendio FlamoX®, 230x180x100 mm
Articolo n. 9435-04
E-No 920848219
  • Per luci e altoparlanti
  • Impermeabile al fumo e senza alogeni
  • Per cariche calorifiche dall'alto e dal basso
  • In lamiera galvanizzata con rivestimento in materia antincendio
Per saperne di più

Scatola antincendio FlamoX®

Le scatole FlamoX® per lampade ed altoparlanti proteggono vite e beni in caso d‘incendio. Il generatore di uno strato isolante garantisce la classe di resistenza al fuoco F30 (EI39) di soffi tti antincendio anche con delle lampade o degli altoparlanti installati. Le scatole impediscono la propagazione di fuoco o gas di combustione negli edifi ce e mantengono libere le vie d‘evacuazione. Le scatole FlamoX® procurano una sicurezza certificata.
  • Scatole antincendio sicure e certifi cate per lampade da incasso ed altoparlanti
  • Montaggio semplice e rapido dal lato basso del soffitto
  • Conviene per carichi termici dall‘alto e dal basso
  • Montaggio senza sospensioni aggiuntive
  • Non c‘e bisogno di applicare altri materiali o mastice antincendio

Esempi di applicazioni

Scatola antincendio per lampade da incasso...
Scatola antincendio per lampade da incasso...
...anzichè per altoparlanti.
...anzichè per altoparlanti.
Montagio nei soffitti antincendio EI30 sospesi.
Montagio nei soffitti antincendio EI30 sospesi.
Disponibilita di due dimensioni diverse per flessibilita aumentata.
Disponibilita di due dimensioni diverse per flessibilita aumentata.

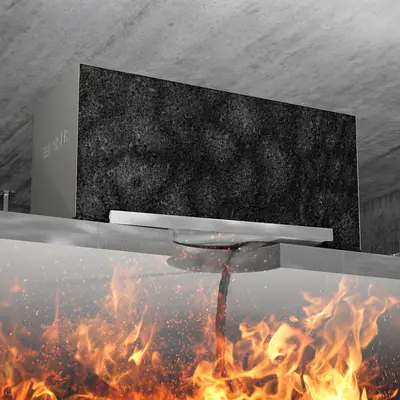

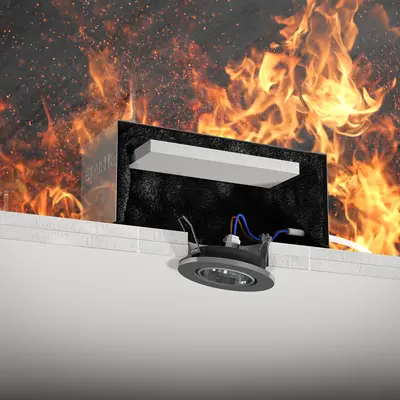

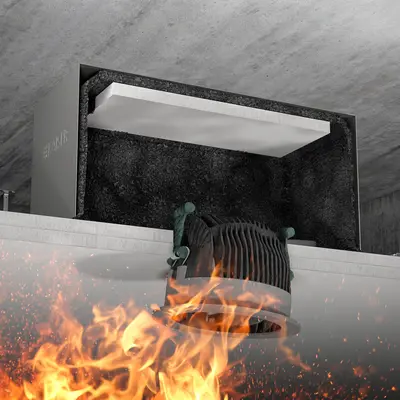

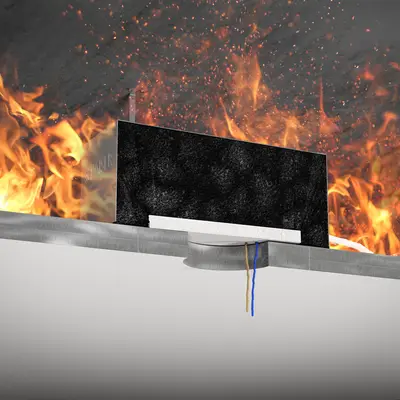

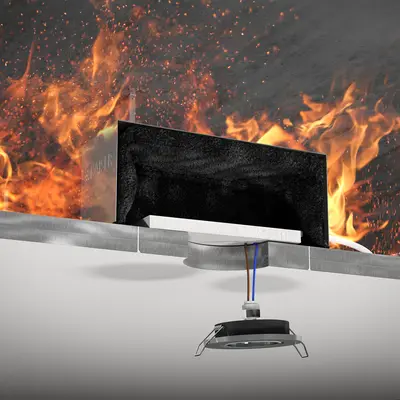

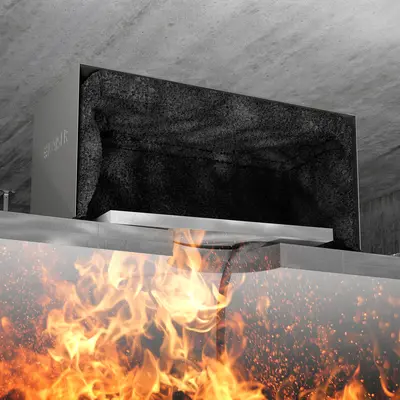

Funzione del generatore di uno strato isolante in caso d‘incendio (carico termico dal basso)

Funzione del generatore di uno strato isolante in caso d‘incendio (carico termico dal basso)

Avvertenza

Le scatole antincendio FlamoX ® sono omologate per la compartimentazione antincendio di lampade da incasso ed altoparlanti integrati in soffitti sospesi F30 autonomi a due strati che sono fabbricati in cartongesso con o senza coibentazione. Le scatole certificate secondo ETA (European Technical Assessment) sono ammesse per carichi termici dall‘alto e dal basso. Le scatole FlamoX ® sono state esaminate secondo le esigenze della DIN EN 1363-1 e della DIN EN 1366-3 e possono essere integrate nei soffitti fabbricati secondo DIN 4102-4 risp. DIN EN 1364-2 oppure dispongono di un abP (certificato generale dei requisiti relativi alla vigilanza sulle costruzioni).

Informazioni tecniche

Linguette perforate per fissaggio semplice e rapido con delle viti.
Linguette perforate per fissaggio semplice e rapido con delle viti.
All‘interno, la scatola è rivestita di uno strato che schiumeggia e rinchiude l‘apertura ‘installazione in caso d‘incendio.
All‘interno, la scatola è rivestita di uno strato che schiumeggia e rinchiude l‘apertura ‘installazione in caso d‘incendio.
Due entrate per cavi fino a Ø 13.5 mm e due entrate per tubi fino a M25 per ogni lato corto.
Due entrate per cavi fino a Ø 13.5 mm e due entrate per tubi fino a M25 per ogni lato corto.
Due linguette pieghevoli per inserimento opzionale nei profili del soffitto sospeso.
Due linguette pieghevoli per inserimento opzionale nei profili del soffitto sospeso.

Montaggio

Marcare la posizione della scatola e delle viti con l‘aiuto della matrice inclusa...
Marcare la posizione della scatola e delle viti con l‘aiuto della matrice inclusa...
...produrre l‘apertura e conservare il ritaglio per uso ulteriore.
...produrre l‘apertura e conservare il ritaglio per uso ulteriore.
Aprire le entrate prevviste per tubi e trapanare dei fori precisi attraverso lo strato isolante con la fresa universale (Art.-No. 1085-80).
Aprire le entrate prevviste per tubi e trapanare dei fori precisi attraverso lo strato isolante con la fresa universale (Art.-No. 1085-80).
Inserire la scatola nell‘apertura d‘installazione.
Inserire la scatola nell‘apertura d‘installazione.
Avvitare la scatola sul soffitto antincendio...
Avvitare la scatola sul soffitto antincendio...
...poi inserire ed avvitare anche il ritaglio prodotto prima.
...poi inserire ed avvitare anche il ritaglio prodotto prima.
Fresare il foro necessitato per il montaggio della lampada o dell‘altoparlante.
Fresare il foro necessitato per il montaggio della lampada o dell‘altoparlante.
Masticare le giunture.
Masticare le giunture.

Dimensioni / forma

Lunghezza dei prodotti:
320 mm
Larghezza dei prodotti:
270 mm
Profondità dei prodotti:
150 mm
Apertura di montaggio (parete/soffitto) profondità:
200 mm
Apertura di installazione (per dispositivi) Ø max.:
180 mm
Apertura di installazione (per dispositivi) profondità max.:
150 mm

Connessioni / ingressi

Per tubo Ø:
25 mm

Montaggio / Installazione

Spessore minimo del pannello:
25 mm
Tipo di montaggio:
HW (costruzione a secco/costruzione leggera), parete leggera

Sicurezza / Proprietà

Senza alogeni:
Sì
Potenza assorbita nella scatola LED:
34 W
Applicazione speciale:
Protezione antincendio

Approvazioni / Certificazioni

Omologazione DIBT:
Z-19.53-2603
Omologazione ETA:
ETA-20/0238
Certificato

FlamoX® - Allgemeine Bauartgenehmigung (Z-19.53-2603)

854.8 KB | 03/03/23
Scarica il catalogo
Certificato

Brandschutzgehäuse FlamoX® - Europäische Technische Bewertung ETA

666.2 KB | 13/08/20
Manuale di istruzioni

Scatola da incasso FlamoX®

Istruzioni per il montaggio, N. 9435-03

1.3 MB | 26/01/18
