Sistema di compartimentazione per conduttori LS 90, sistema di compartimentazione per tubi RS 90
- Per pareti antincendio EI30-EI90 - Per pareti antincendio in strutture a telaio in legno EI30-EI90 - Introduzione e passaggio attraverso pareti - Senza necessità di utilizzare schiuma o malte antincendio - Materiale isolante ad azione rapida - Chiusura automatica dell'apertura di installazione - Inalterabilità a lungo termine del materiale
Open Cadenas Modal
  • Per pareti antincendio EI30-EI90
  • Per pareti antincendio in strutture a telaio in legno EI30-EI90
  • Introduzione e passaggio attraverso pareti
  • Senza necessità di utilizzare schiuma o malte antincendio
  • Materiale isolante ad azione rapida
  • Chiusura automatica dell'apertura di installazione
  • Inalterabilità a lungo termine del materiale
Scopri di più Leggi meno

Sistema di compartimentazione per tubi RS 90

Kaiser GmbH & Co.KG
Articolo n.: 9459-02
E-No: 121812608
EAN: 4013456536241
Omologazione DIBT
Omologazione ETA
CE
Ø del prodotto: 32 mm
Apertura di montaggio (parete/soffitto) Ø: 32 mm
Per tubo Ø: 16 mm, 25 mm
Classe di resistenza al fuoco: EI 30, EI 90
Barriere antirumore fino a: 76
Omologazione DIBT: Z-19.53-2531
Omologazione ETA: ETA-17-0449
Imballaggio / Spedizione: 10 / 100
Mostra altri attributi
Scheda prodotto (PDF)

accessories

- Sigillatura affidabile di canaline cavi di impianti elettrici - Sistema ECON® per un facile passaggio dei cavi - Plastica permanentemente elastica
Tappo a tenuta M16
Articolo n. 1040-16
E-No 126573010
  • Sigillatura affidabile di canaline cavi di impianti elettrici
  • Sistema ECON® per un facile passaggio dei cavi
  • Plastica permanentemente elastica
Per saperne di più
- Sigillatura affidabile di canaline cavi di impianti elettrici - Sistema ECON® per un facile passaggio dei cavi - Plastica permanentemente elastica
Tappo di tenuta ECON® M20
Articolo n. 1040-20
E-No 126573020
  • Sigillatura affidabile di canaline cavi di impianti elettrici
  • Sistema ECON® per un facile passaggio dei cavi
  • Plastica permanentemente elastica
Per saperne di più
- Sigillatura affidabile di canaline cavi di impianti elettrici - Sistema ECON® per un facile passaggio dei cavi - Plastica permanentemente elastica
Tappo di tenuta ECON® M25
Articolo n. 1040-25
E-No 126573030
  • Sigillatura affidabile di canaline cavi di impianti elettrici
  • Sistema ECON® per un facile passaggio dei cavi
  • Plastica permanentemente elastica
Per saperne di più
- Targhetta universale di contrassegno della compartimentazione - Per tutte le compartimentazioni KAISER - Da contrassegnare - In plastica con fori 2 x 4,5 mm
Targhetta di identificazione DE/GB/FR/IT
Articolo n. 9473-91
E-No 121819808
  • Targhetta universale di contrassegno della compartimentazione
  • Per tutte le compartimentazioni KAISER
  • Da contrassegnare
  • In plastica con fori 2 x 4,5 mm
Per saperne di più

Sistema di compartimentazione per conduttori LS 90, sistema di compartimentazione per tubi RS 90

Sistemi di compartimentazione per conduttori e tubi per la sigillatura conforme alle norme di passaggi e introduzioni in pareti antincendio. Le compartimentazioni certificate si montano con rapidità e facilità e possono persino essere applicate successivamente a conduttori e tubi già in opera. Assicurano il mantenimento della classe di resistenza al fuoco della parete (EI90).
  • Compartimentazione antincendio sicura, visibile e certificata
  • Per l‘attraversamento di e il passaggio in muri
  • Senza stuccare e lubrificare
  • Ermetizzazione autonoma dei giunti
  • Per conduttori con Ø 5 - 15 mm
  • Per tubi Ø 16 - 25 mm
  • Per pareti antincendio in strutture a telaio in legno EI30-EI90

Esempi di applicazione del sistema per conduttori LS 90

Passaggio attraverso muro antincendio a secco.
Passaggio attraverso muro antincendio a secco.
Introduzione in muro antincendio a secco
Introduzione in muro antincendio a secco

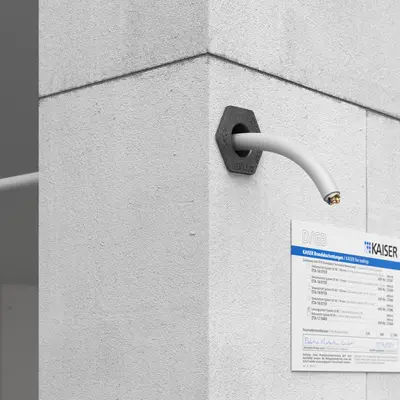

Passaggio attraverso muro antincendio in arenaria
Passaggio attraverso muro antincendio in arenaria

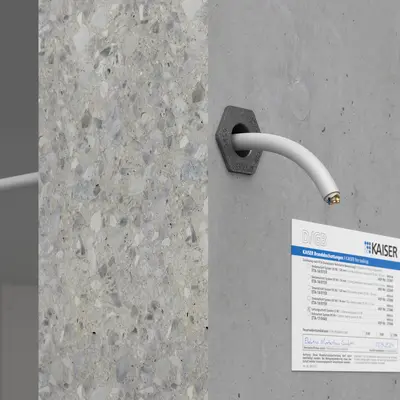

Passaggio attraverso muro antincendio in calcestruzzo.
Passaggio attraverso muro antincendio in calcestruzzo.
Presa a muro sicura fino a EI90 per il collegamento di accessori elettrici...
Presa a muro sicura fino a EI90 per il collegamento di accessori elettrici...
... come i rilevatori di movimento.
... come i rilevatori di movimento.
Presa a muro sicura fino a EI90 per il collegamento di accessori elettrici...
Presa a muro sicura fino a EI90 per il collegamento di accessori elettrici...
...come le luci a parete.
...come le luci a parete.

Montaggio del sistema per conduttori LS 90 in parete a intercapedine

Praticare l'apertura di installazione da 20 mm con una fresa (p. es. fresa in metallo duro KAISER Art.-No. 1088-06) o una punta da trapano.
Praticare l'apertura di installazione da 20 mm con una fresa (p. es. fresa in metallo duro KAISER Art.-No. 1088-06) o una punta da trapano.
Per il montaggio, aprire il compartimentatore sul fianco e inserirvi il conduttore.
Per il montaggio, aprire il compartimentatore sul fianco e inserirvi il conduttore.
Premere il compartimentatore nell'apertura corrispondente.
Premere il compartimentatore nell'apertura corrispondente.
Tre compartimentazioni per conduttori possono essere disposte come gruppo orizzontale o verticale con un interasse di 50 mm.
Tre compartimentazioni per conduttori possono essere disposte come gruppo orizzontale o verticale con un interasse di 50 mm.

Esempi di applicazione del sistema per tubi RS 90

Passaggio attraverso muro antincendio a secco.
Passaggio attraverso muro antincendio a secco.
Introduzione di Ø 16 - 25 mm in muro antincendio a secco con tubo Ø 25 mm.
Introduzione di Ø 16 - 25 mm in muro antincendio a secco con tubo Ø 25 mm.

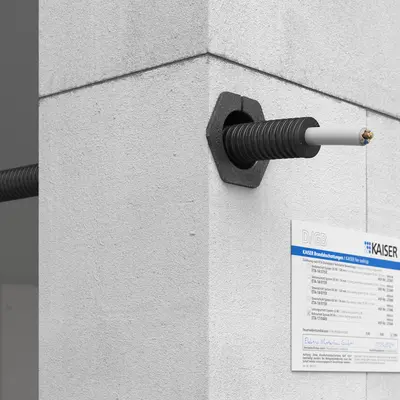

Passaggio attraverso muro antincendio in arenaria.
Passaggio attraverso muro antincendio in arenaria.

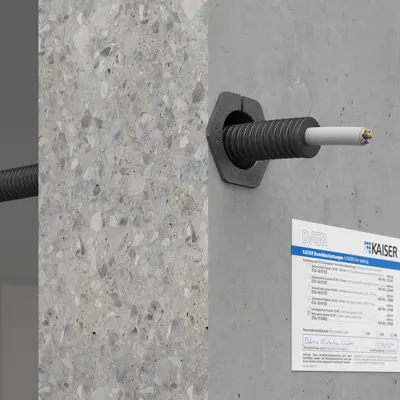

Passaggio attraverso muro antincendio in calcestruzzo.
Passaggio attraverso muro antincendio in calcestruzzo.

Montaggio del sistema per tubi RS 90 in parete a intercapedine

Praticare l'apertura di installazione da 35 mm con la fresa KAISER (Art. No. 1084-35).
Praticare l'apertura di installazione da 35 mm con la fresa KAISER (Art. No. 1084-35).

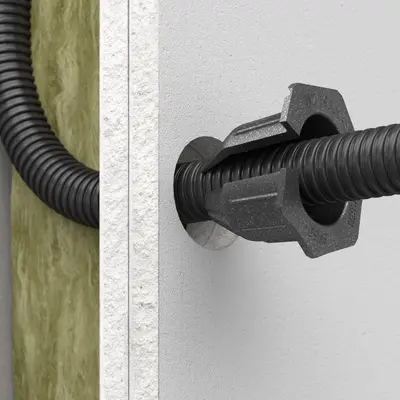

Per il montaggio, aprire il compartimentatore sul fianco e inserirvi il tubo.
Per il montaggio, aprire il compartimentatore sul fianco e inserirvi il tubo.

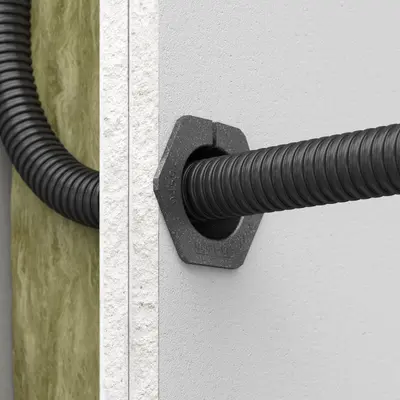

Premere il compartimentatore nell'apertura corrispondente.
Premere il compartimentatore nell'apertura corrispondente.

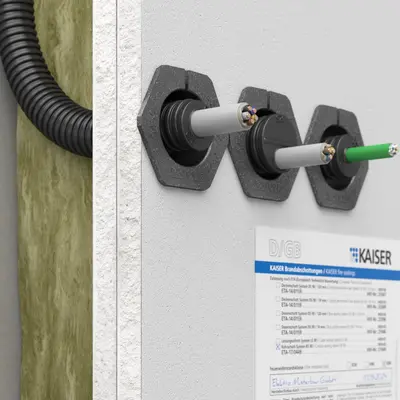

Tre compartimentazioni per tubi possono essere disposte come gruppo orizzontale o verticale con un interasse di 50 mm.
Tre compartimentazioni per tubi possono essere disposte come gruppo orizzontale o verticale con un interasse di 50 mm.

Montaggio del sistema per tubi RS 90 in muratura massiccia

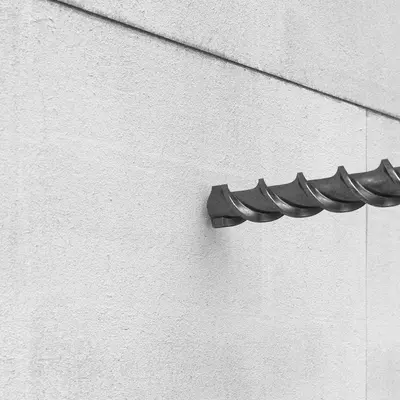

Praticare l‘apertura di installazione da 32 mm con una punta da trapano.
Praticare l‘apertura di installazione da 32 mm con una punta da trapano.

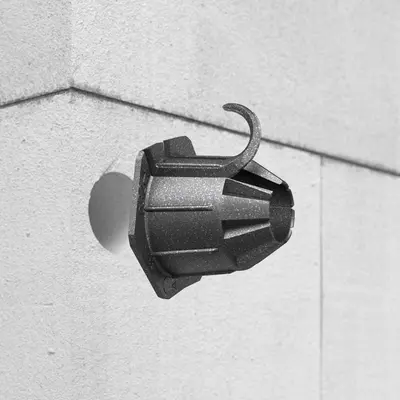

Asportare la superficie a strappo per il montaggio in muratura (solo per compartimentazioni di tubi in muratura).
Asportare la superficie a strappo per il montaggio in muratura (solo per compartimentazioni di tubi in muratura).
Dopo il montaggio, applicare l‘etichetta.
Dopo il montaggio, applicare l‘etichetta.
I compartimentatori possono essere usati anche in pareti in calcestruzzo.
I compartimentatori possono essere usati anche in pareti in calcestruzzo.

Dimensioni / forma

Ø del prodotto:
32 mm
Apertura di montaggio (parete/soffitto) Ø:
32 mm

Connessioni / ingressi

Per tubo Ø:
16 mm, 25 mm

Montaggio / Installazione

Spessore della parete min.:
100 mm

Sicurezza / Proprietà

Barriere antirumore fino a:
76
Applicazione speciale:
Protezione antincendio
Insonorizzazione:
Sì

Approvazioni / Certificazioni

Classe di resistenza al fuoco:
EI 30, EI 90
Omologazione DIBT:
Z-19.53-2531
Omologazione ETA:
ETA-17-0449
