Brandschutzdose Hohlwand Maxi
Feller SNAPFIX kompatibel
- Kompatibel mit Feller SNAPFIX® - Für Brandschutzwände EI30-EI90 - Für Brandschutzwände im Holzständerbau EI30-EI90 - VKF Zulassung 26831 - VKF Zulassung 26846 - Für Plattenstärke > 10 - 40 mm - Passender Steckdeckel für Art.-No. 9498-77 New Look one Art.-No. 9919.10 - Für Geräteschrauben Ø 3 mm - Max. Anzugsdrehmoment 0.5 Nm - Rohre müssen zwingend beidseitig mit Dichtstopfen verschlossen werden!
Open Cadenas Modal
  • Kompatibel mit Feller SNAPFIX®
  • Für Brandschutzwände EI30-EI90
  • Für Brandschutzwände im Holzständerbau EI30-EI90
  • VKF Zulassung 26831
  • VKF Zulassung 26846
  • Für Plattenstärke > 10 - 40 mm
  • Passender Steckdeckel für Art.-No. 9498-77 New Look one Art.-No. 9919.10
  • Für Geräteschrauben Ø 3 mm
  • Max. Anzugsdrehmoment 0.5 Nm
  • Rohre müssen zwingend beidseitig mit Dichtstopfen verschlossen werden!
Mehr lesen Weniger lesen

Quickbox® Maxi HWD 90 1x1

Kaiser GmbH & Co.KG
Artikel-Nr.: 9499-77
E-Nr: 372632509
EAN: 7611614276786
CE
S-Plus
Feller SNAPFIX komp.
Produkt Ø: 83 mm
Produkt Länge: 83 mm
Produkt Breite: 83 mm
Produkt Tiefe: 73.5 mm
Einbauöffnung (Wand/Decke) Ø: 83 mm
Für Rohr Ø: 25 mm
Bohrer-/Fräsloch-Ø: 83 mm
Feuerwiderstandsklasse: EI 30, EI 90
Verpackung / Versand: 10 / 100
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- Zuverlässiges Abdichten von Elektroinstallationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - Dauerelastischer Kunststoff
Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
E-Nr 126573020
  • Zuverlässiges Abdichten von Elektroinstallationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • Dauerelastischer Kunststoff
Mehr erfahren
- Zuverlässiges Abdichten von Elektroinstallationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - Dauerelastischer Kunststoff
Dichtstopfen ECON® M25
Artikel-Nr. 1040-25
E-Nr 126573030
  • Zuverlässiges Abdichten von Elektroinstallationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • Dauerelastischer Kunststoff
Mehr erfahren

tools

Universal-Öffnungsschneider für Kunststoffe
Universal-Öffnungsschneider für Kunststoffe
Artikel-Nr. 1085-80
E-Nr 983228469
  • Zum Herstellen passgenauer Einführungen
  • Für Kleinspannungsleitungen von Ø 4 - 7,5 mm
  • Für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
  • Für Kabel NYY bis 5 x 2,5
  • Für DIN EN Rohre (biegsam) bis Aussen-Ø 20/25 mm
  • Mit Bitaufnahme 1/4" für Akkuschrauber
Mehr erfahren

similar

Feller SNAPFIX kompatibel
- Kompatibel mit Feller SNAPFIX® - Für Brandschutzwände EI30-EI90 - Für Brandschutzwände im Holzständerbau EI30-EI90 - VKF Zulassung 26831 - VKF Zulassung 26846 - Für Plattenstärke > 10 - 40 mm - Passender Steckdeckel für Art.-No. 9498-77 New Look one Art.-No. 9919.10 - Für Geräteschrauben Ø 3 mm - Max. Anzugsdrehmoment 0.5 Nm - Rohre müssen zwingend beidseitig mit Dichtstopfen verschlossen werden!
Quickbox® Maxi HWD 90 2x1
Artikel-Nr. 9499-77.02
E-Nr 372632609
  • Kompatibel mit Feller SNAPFIX®
  • Für Brandschutzwände EI30-EI90
  • Für Brandschutzwände im Holzständerbau EI30-EI90
  • VKF Zulassung 26831
  • VKF Zulassung 26846
  • Für Plattenstärke > 10 - 40 mm
  • Passender Steckdeckel für Art.-No. 9498-77 New Look one Art.-No. 9919.10
  • Für Geräteschrauben Ø 3 mm
  • Max. Anzugsdrehmoment 0.5 Nm
  • Rohre müssen zwingend beidseitig mit Dichtstopfen verschlossen werden!
Mehr erfahren
Feller SNAPFIX kompatibel
- Kompatibel mit Feller SNAPFIX® - Für Brandschutzwände EI30-EI90 - Für Brandschutzwände im Holzständerbau EI30-EI90 - VKF Zulassung 26831 - VKF Zulassung 26846 - Für Plattenstärke > 10 - 40 mm - Passender Steckdeckel für Art.-No. 9498-77 New Look one Art.-No. 9919.10 - Für Geräteschrauben Ø 3 mm - Max. Anzugsdrehmoment 0.5 Nm - Rohre müssen zwingend beidseitig mit Dichtstopfen verschlossen werden!
Quickbox® Maxi HWD 90 3x1
Artikel-Nr. 9499-77.03
E-Nr 372632809
  • Kompatibel mit Feller SNAPFIX®
  • Für Brandschutzwände EI30-EI90
  • Für Brandschutzwände im Holzständerbau EI30-EI90
  • VKF Zulassung 26831
  • VKF Zulassung 26846
  • Für Plattenstärke > 10 - 40 mm
  • Passender Steckdeckel für Art.-No. 9498-77 New Look one Art.-No. 9919.10
  • Für Geräteschrauben Ø 3 mm
  • Max. Anzugsdrehmoment 0.5 Nm
  • Rohre müssen zwingend beidseitig mit Dichtstopfen verschlossen werden!
Mehr erfahren

Brandschutzdose Hohlwand Maxi

Hohlwanddosen HWD 90 für Brandschutzwände EI30-EI90 sorgen für die zertifizierte und brandschutzgerechte Elektro-Installation. Die intelligente AFS-Technik reagiert sofort auf Feuer und Hitze und verschliesst die Installationsöffnung selbsttätig. Somit bleibt die Feuerwiderstandsklasse der Wand erhalten und der Fluchtweg gesichert. Die Anwendung in allen Brandschutzwänden und die Feuerwiderstandsdauer bis 90 Minuten sorgt für maximale Flexibilität - auch bei Planungsänderungen. Gleichzeitig erhält sie auch die Schallschutzfunktion der Wand.
  • Kompatibel mit Feller SNAPFIX®
  • Für Brandschutzwände EI30-EI90
  • Für Brandschutzwände im Holzständerbau EI30-EI90
  • Erhält die Schallschutzfunktion der Wand
  • Auch nachträgliche Installation möglich
  • Mit Brandschutzdeckel als Verbindungsdose einsetzbar
  • Darf nicht innerhalb gekapselten Wänden verwendet werden

Hinweis

Endmontage von gewissen UP-Apparaten bei unverputzten Oberflächen: Aufgrund des aufliegenden Halterandes der Dose kann eine kleine Fuge zwischen Abdeckung und Wandoberfläche entstehen. Bei unverputzten Oberflächen empfiehlt sich die Versenkung des Halterandes der Dose in die Wand, um etwaige Fugen zu vermeiden.

Montage Quickbox® Maxi HWD 90 in Brandschutzwänden EI30 - EI90

Installationsöffnung Ø 83 mm mit einem Fräser (z. B. Bi-Metall-Fräser 1082-84) erstellen.
Installationsöffnung Ø 83 mm mit einem Fräser (z. B. Bi-Metall-Fräser 1082-84) erstellen.
Passgenaue Einführungen für Rohre erstellen.
Passgenaue Einführungen für Rohre erstellen.
Erforderliche Anzahl Rohre, gemäss Artikeldaten, einführen. Rohre müssen mit Dichtstopfen verschlossen werden.
Erforderliche Anzahl Rohre, gemäss Artikeldaten, einführen. Rohre müssen mit Dichtstopfen verschlossen werden.
Dose mit den zwei vormontierten FX4-Schrauben befestigen.
Dose mit den zwei vormontierten FX4-Schrauben befestigen.

Masse / Form

Produkt Ø:
83 mm
Produkt Länge:
83 mm
Produkt Breite:
83 mm
Produkt Tiefe:
73.5 mm
Einbauöffnung (Wand/Decke) Ø:
83 mm
Bohrer-/Fräsloch-Ø:
83 mm

Anschlüsse / Einführungen

Für Rohr Ø:
25 mm

Montage / Installation

Montageart:
HW (Trockenbau/Leichtbauweise)

Sicherheit / Eigenschaften

Spezielle Anwendung:
Brandschutz

Zulassungen / Zertifizierungen

Feuerwiderstandsklasse:
EI 30, EI 90
Zertifikat

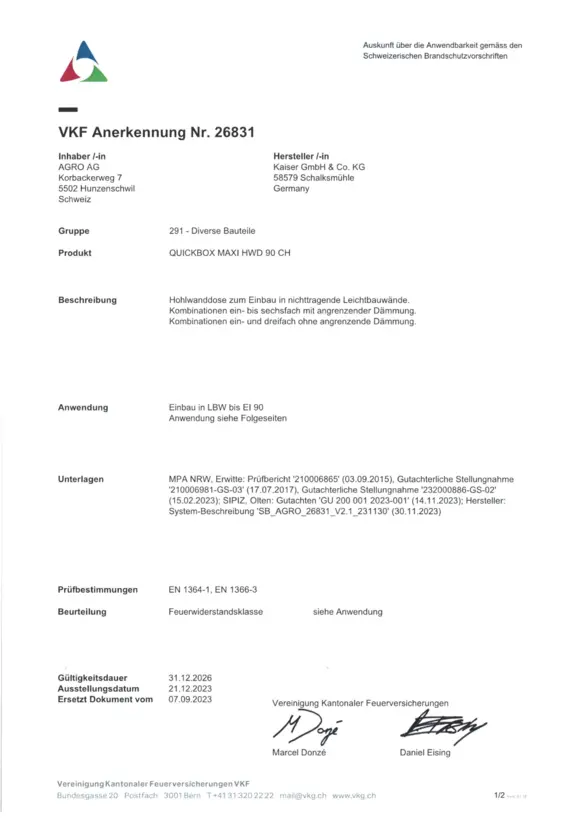

VKF- Zertifikat Quickbox Maxi HWD 90

983.3 KB | 29.05.24
Zertifikat

Schallschutz- Zertifikat Quickbox Maxi HWD 90

4.3 MB | 24.10.18
Herunterladen
Anleitung

Montageanweisungen Brand- und Schallschutzdosen.

Anwendungsbereiche, Zulassungsdaten, Ausschreibungstexte.

5.7 MB | 11.10.22
Anleitung

Brandschutzdose Quickbox HWD90 Maxi.

Tiefe Brandschutzdose Quickbox HWD90 Maxi für Elektroinstallationen in Brandschutzwänden EI 30 - EI 90-

Für Installationen mit Rohren.

596.8 KB | 04.10.18
Herunterladen
Brandschutz.
Broschüre

Brandschutz.

Dosen-, Gehäuse- und Schottsysteme für Brandschutzwände und -decken.

21.1 MB
