Boîte électronique HWD 90
Open Cadenas Modal
  • Pour câbles et conduits jusqu’à Ø 25 mm
  • Également utilisable comme boîte double
  • Pour les murs coupe-feu F30-F120 ou EI30-EI120 et F30-B - F60-B
  • épaisseur minimale de la paroi : 100 mm
  • pour les accessoires et les composants électroniques
  • Boîte à deux chambres avec poche, cloison fermée et cache tapissable
  • combinable réciproquement ainsi qu’avec les boîtes d’encastrement HWD 90

Boîte d'encastrement pour appareils de protection anti-incendie sous forme de boîte électronique pour parois de protection anti-incendie F30-F120 ou EI30-EI120/F30-B-F60-B, Boîte anti-incendie pour paroi creuse, version boîte électronique selon DIN EN 60670/VDE 0606 et DIN 49073, en plastique, pour parois de protection anti-incendie F30-F120 ou EI30-EI120, pour parois de protection anti-incendie à ossature bois ou à panneaux de bois F30-B-F60-B, Certificat d'aptitude à l'emploi : homologation DIBT Z-19.21-2064, avec fonction d'insonorisation jusqu'à un indice d'insonorisation de 77 dB, ouverture d'installation Ø 60 mm, Ouverture d'installation Ø 2x74 mm, entr'axe 71 mm en coupant le bord de retenue pré-estampé, combinaison avec des manchons de branchement entièrement isolés, profondeur 70 mm, pour une épaisseur de plaque de 7 à 40 mm, avec 4 calottes à vis et 4 vis d’appareils Plus-Minus, marquages d'entrée pour 6 conduites NYM ou entrées de conduits jusqu'à 25 mm, 4 entrées de câbles 3 x 1,5 mm² chacune, 3 x 2,5 mm² ou 5 x 1,5 mm² ou 2 entrées de câbles 5 x 2,5 mm² ou 7 x 1,5 mm², 4 entrées de conduits jusqu'à 25 mm chacune, indice de protection IP 30 selon DIN EN 60529, ignifuge selon DIN EN 60695 jusqu'à 850 °C, sans halogènes selon DIN VDE 0604-2-100, pour installation dans des cloisons creuses
En savoir plus Réduire le texte

Boîte électronique HWD 90

Kaiser GmbH & Co.KG
N° d'article: 9462-94
EAN: 4013456537125
Sans halogènes
Homologation DIBT
Homologation ETA
Surveillance VDE
CE
Ø du produit: 2x74 mm
Profondeur du produit: 70 mm
Ouverture d'installation (paroi/plafond) Ø: 2x74 mm
Nombre d'entrées: 4
Pour conduit Ø: 20 mm, 25 mm
Épaisseur de plaque minimale: 7 mm
Épaisseur de plaque max.: 40 mm
Ø du trou de perçage/fraisage: 2x74 mm
classe de résistance au feu: EI 30, EI 120, F 30, F 60, F 120
Paroi d'insonorisation jusqu'à: 77
Sans halogènes: Oui
Homologation DIBT: Z-19.21-2064
Homologation ETA: ETA-18/0091
Emballage / Expédition: 5 / 50
Prix (PVC) / 1 ST:
50,00 €
Groupe de prix: 192
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- zur vollisolierten Durchverdrahtung bei Kombinationen - zur Erstellung luftdichter Kombinationen - für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
Raccordement
N° d'article 9060-78
  • pour le repiquage entièrement isolé en cas de combinaisons
  • pour la création de combinaisons étanches à l'air
  • pour n° art. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
En savoir plus
- für Schallschutzdose - Schallschutzfunktion in Verbindung mit Schallschutzdose
Couvercle coupe-feu HWD 30-120
N° d'article 1184-94
  • pour les boîtiers d'appareillage, les boîtes d'encastrement et les boîtes de plafond HWD 90, HWD 30, HWD 68+, boîte en bois massif PROTECT® et B15 PROTECT®
  • Classe de résistance au feu conforme à la protection du plafond ou de la paroi (F30-F120 et EI30-EI120)
  • Fonction F30-F120 et EI30-EI120 combinée au boîtier d'appareillage/à la boîte d'encastrement HWD 90
  • Fonction F30 et EI30 combinée au coffret de branchement pour plafond HWD 30
  • Fonction F30-F60 et EI30-EI60 combinée au boîtier d'appareillage/à la boîte d'encastrement HWD 68+
En savoir plus

tools

- zur Erweiterung bestehender Installationsöffnungen von Ø 68 mm auf Ø 74 mm - exakte Führung für KAISER Hohlwandfräser PROFI - für ein- und mehrlagig beplankte Leichtbauwände und -decken
Insert de centrage 68/74
N° d'article 1083-99
  • pour l'extension d'ouvertures d'installation existantes de Ø 68 mm à Ø 74 mm
  • guidage précis pour les fraises pour parois creuses KAISER PROFI
  • pour parois légères à coffrage et plafonds simples ou multiples
En savoir plus
Perçoir universel pour matières synthétiques
Perçoir universel pour matières synthétiques
N° d'article 1085-80
  • permet de réaliser des orifices de passage pour les câbles et les tubes avec une grande précision
  • pour câbles de Ø 4 - 7,5 mm de très basse tension
  • Pour câbles NYM jusqu'à 5 x 2,5 ou 7 x 1,5
  • Pour câbles NYY jusqu'à 5 x 2,5
  • Pour gaines DIN EN (flexibles) d'un diamètre extérieur max. de 20/25 mm
  • Avec logement bit 1/4" pour tournevis accu.
En savoir plus
- für längere Leitungsstücke integriertes Messer für Längsschnitt - leichtes Arbeiten durch ergonomische Gestaltung - Schneidemesser gehärtet und geschliffen
Pince à dénuder AMZ 2
N° d'article 1190-02
  • avec couteau intégré pour la section longitudinale à des câbles plus long
  • Facile à utiliser grâce à une conception ergonomique
  • Couteau-coupeur durci et poli
En savoir plus

Boîte électronique HWD 90

La boîte électronique HWD 90 maintient la classe de résistance au feu de la paroi (EI30 - EI120) et F30-B / F60-B. Elle crée un espace d’installation pour les interrupteurs électroniques, les boîtes de données, les câbles et les bornes. La boîte électronique permet d'accueillir des câbles et également des conduits d'installation jusqu'à Ø 25 mm.
  • Pour les murs coupe-feu F30-F120 ou EI30-EI120 et F30-B - F60-B
  • Possibilité d’installation ultérieure
  • Également utilisable comme boîte double
  • Grand espace de raccordement supplémentaire pour la technique de communication et de réseau
  • Espace supplémentaire pour les composants électroniques (actionneurs KNX, relais, modules radio, technique de communication)
  • Préserve la fonction d'isolation acoustique dans la paroi

Exemples d'application

La boîte électronique offre de l’espace pour toutes les installations imaginables, p. ex. les actionneurs KNX, les relais pour persiennes, les modules d’alarme, etc.
La boîte électronique offre de l’espace pour toutes les installations imaginables, p. ex. les actionneurs KNX, les relais pour persiennes, les modules d’alarme, etc.
Parfaitement adaptée également aux raccordements réseau. Le volume important de la boîte offre suffisamment d’espace pour les réserves de câbles.
Parfaitement adaptée également aux raccordements réseau. Le volume important de la boîte offre suffisamment d’espace pour les réserves de câbles.
La boîte électronique peut également servir de boîte double, p. ex. pour les combinaisons d’interrupteurs et de prises.
La boîte électronique peut également servir de boîte double, p. ex. pour les combinaisons d’interrupteurs et de prises.

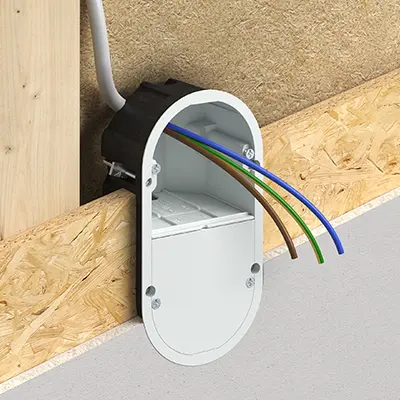

La boîte électronique HWD 90 peut désormais être utilisée dans les parois F30-B et F60-B des constructions à ossature ou à panneaux de bois.
La boîte électronique HWD 90 peut désormais être utilisée dans les parois F30-B et F60-B des constructions à ossature ou à panneaux de bois.

Instructions d'application

La boîte électronique offre 6 possibilités d’entrée de conduit jusqu’à M25 et d’entrée de câble jusqu’à Ø 11,5 mm.
La boîte électronique offre 6 possibilités d’entrée de conduit jusqu’à M25 et d’entrée de câble jusqu’à Ø 11,5 mm.
En retirant le cache...
En retirant le cache...
...et la cloison, il est possible également de l’utiliser comme boîte double.
...et la cloison, il est possible également de l’utiliser comme boîte double.
Les raccordements permettent de combiner la boîte avec elle-même ou avec la boîte d'encastrement HWD 90 (n° art. 9464-01).
Les raccordements permettent de combiner la boîte avec elle-même ou avec la boîte d'encastrement HWD 90 (n° art. 9464-01).

Montage

Au moyen de la fraise EXPERT Ø 74 mm (n° art. 1082-40), découper deux orifices d’encastrement avec un entre-axes de 71 mm.
Au moyen de la fraise EXPERT Ø 74 mm (n° art. 1082-40), découper deux orifices d’encastrement avec un entre-axes de 71 mm.
Retirer la cloison.
Retirer la cloison.
Réaliser un orifice adapté au conduit ou au câble pour l’installation étanche à la fumée avec le perçoir universel ou un foret étagé ou un alésoir.
Réaliser un orifice adapté au conduit ou au câble pour l’installation étanche à la fumée avec le perçoir universel ou un foret étagé ou un alésoir.
Fixer la boîte à l’aide de la technique FX⁴ éprouvée.
Fixer la boîte à l’aide de la technique FX⁴ éprouvée.
L'espace de raccordement supplémentaire offre la possibilité de loger différents composants électroniques...
L'espace de raccordement supplémentaire offre la possibilité de loger différents composants électroniques...
...et crée suffisamment d’espace pour les réserves de câbles lors de l’encastrement des boîtes de communication et réseau.
...et crée suffisamment d’espace pour les réserves de câbles lors de l’encastrement des boîtes de communication et réseau.
Le cache peut également pivoter de 180° et être spatulé. Les bruits de commutation éventuels sont ainsi réduits.
Le cache peut également pivoter de 180° et être spatulé. Les bruits de commutation éventuels sont ainsi réduits.

Dimensions / Forme

Ø du produit:
2x74 mm
Profondeur du produit:
70 mm
Ouverture d'installation (paroi/plafond) Ø:
2x74 mm
Ø du trou de perçage/fraisage:
2x74 mm

Raccords / introductions

Nombre d'entrées:
4
Pour conduit Ø:
20 mm, 25 mm

Montage / Installation

Épaisseur de plaque minimale:
7 mm
Épaisseur de plaque max.:
40 mm
Type de montage:
HW (construction sèche/construction légère)

Sécurité / propriétés

Paroi d'insonorisation jusqu'à:
77
Sans halogènes:
Oui
Application spéciale:
protection anti-incendie
Isolation acoustique:
Oui

Agréments / Certifications

classe de résistance au feu:
EI 30, EI 120, F 30, F 60, F 120
Homologation DIBT:
Z-19.21-2064
Homologation ETA:
ETA-18/0091
Déclaration de performance

Leistungserklärung

Electronic-Dose HWD 90, Art.-Nr. 9462-94
63 KB | 02/06/2020
Télécharger
Certificat

Brandschutzdosen HWD 90 - BlowerDoor Zertifikat

340.7 KB | 16/03/2017
Télécharger
Instructions

Boîtier électronique HWD 90

Instructions de montage, N° art. 9462-94

1.9 MB | 29/11/2024
Télécharger
Boîte paroi creuse anti-incendie HWD 90.
Dépliant

Boîte paroi creuse anti-incendie HWD 90.

Maintenant aussi pour la constructi-on à ossature bois.

783.5 KB
Au cœur de chaque installation. - La prise KAISER.
