Boîte de plafond HWD 30
Open Cadenas Modal
  • pour les boîtiers d'appareillage, les boîtes d'encastrement et les boîtes de plafond HWD 90, HWD 30, HWD 68+, boîte en bois massif PROTECT® et B15 PROTECT®
  • Classe de résistance au feu conforme à la protection du plafond ou de la paroi (F30-F120 et EI30-EI120)
  • Fonction F30-F120 et EI30-EI120 combinée au boîtier d'appareillage/à la boîte d'encastrement HWD 90
  • Fonction F30 et EI30 combinée au coffret de branchement pour plafond HWD 30
  • Fonction F30-F60 et EI30-EI60 combinée au boîtier d'appareillage/à la boîte d'encastrement HWD 68+
En savoir plus Réduire le texte

Couvercle coupe-feu HWD 30-120

Kaiser GmbH & Co.KG
N° d'article: 1184-94
EAN: 4013456533431
Sans halogènes
Homologation DIBT
VDE
classe de résistance au feu: EI 30, EI 60
Sans halogènes: Oui
Homologation DIBT: Z-19.21-1788
Emballage / Expédition: 10 / 100
Prix (PVC) / 1 ST:
6,40 €
Groupe de prix: 192
Afficher d'autres attributs
Fiche produit (PDF)

recommendations

- Für Brandschutzwände F30-F90 bzw. EI30-EI90, F30-B bis F90-B - auch für den direkt gegenüberliegenden Einbau - ab Wandstärken 100 mm - kombinierbar untereinander und mit der Geräte-Verbindungsdose
Boîtier d'appareillage HWD 68+
N° d'article 9463-03
  • Pour parois de protection incendie F30-F90 ou EI30-EI90, F30-B jusqu'à F90-B
  • également pour un encastrement directement opposé
  • à partir d'une épaisseurs de paroi dès 100 mm
  • combinable les uns avec les autres ainsi qu'avec la boîte d'encastrement
En savoir plus
- Für Brandschutzwände F30-F90 bzw. EI30-EI90, F30-B bis F90-B - auch für den direkt gegenüberliegenden Einbau - ab Wandstärken 125 mm - kombinierbar untereinander und mit der Gerätedose
Boîte d'encastrement HWD 68+
N° d'article 9464-03
  • Pour parois de protection incendie F30-F90 ou EI30-EI90, F30-B jusqu'à F90-B
  • également pour un encastrement directement opposé
  • à partir d'une épaisseurs de paroi dès 125 mm
  • combinable l'un avec l'autre ainsi qu'avec le boîtier d'appareillage
En savoir plus
- Für Massivholzelemente F30-B bis F120-B - Montage durch Klemmrippenbefestigung - Leitungseinführung ermöglicht Toleranzausgleich des Leitungswegs - Auch für den direkt gegenüberliegenden Einbau - Erhält die Schallschutzeigenschaft der Massivholzelemente
Boîte d'encastrement de protection incendie en bois massif PROTECT®
N° d'article 9464-05
  • Pour les éléments en bois massif F30-B à F120-B
  • Montage par fixation à nervures de serrage
  • L'entrée de câble permet de compenser les tolérances du chemin de câble
  • Également pour un encastrement directement opposé
  • Préserve les propriétés d'isolation acoustique des éléments en bois massif
En savoir plus
- für Brandschutzdecken F30-F90 bzw. EI30-EI90 - für Brandschutzdecken F30 (EI30) ohne Dämmung - für Brandschutzdecken F60 (EI60) bei Hinterlegung mit mineralischen Dämmstoffen nach EN 13501 Teil 1 - für Brandschutzdecken F90 (EI90) mit Rockwool / Termarock 100
Boîte de plafond HWD 30
N° d'article 9463-50
  • Pour plafonds coupe-feu F30-F90 et EI30-EI90
  • pour plafonds coupe-feu EI30 sans isolation
  • pour plafonds coupe-feu EI60 en cas d'équipement avec des matériaux isolants minéraux selon EN 13501 Partie 1
  • pour les plafonds coupe-feu EI90 avec Rockwool / Termarock 100
En savoir plus
- für Brandschutzdecken F30-F90 bzw. EI30-EI90 - für Brandschutzdecken F30 (EI30) ohne Dämmung - für Brandschutzdecken F60 (EI60) bei Hinterlegung mit mineralischen Dämmstoffen nach EN 13501 Teil 1 - für Brandschutzdecken F90 (EI90) mit Rockwool / Termarock 100
Coffret de branchement pour plafond HWD 30
N° d'article 9464-50
  • Pour plafonds coupe-feu F30-F90 et EI30-EI90
  • pour plafonds coupe-feu EI30 sans isolation
  • pour plafonds coupe-feu EI60 en cas d'équipement avec des matériaux isolants minéraux selon EN 13501 Partie 1
  • pour les plafonds coupe-feu EI90 avec Rockwool / Termarock 100
En savoir plus

Boîte de plafond HWD 30

Boîte de plafond HWD 30 pour une protection incendie sûre de F30 (EI30) à F90 (EI90). L'intumescence intégrée mousse immédiatement en cas d’incendie et obture l’ouverture au plafond. Même en cas d'installation ultérieure, la boîte de plafond HWD 30 garantit la sécurité.
  • Pour plafonds coupe-feu F30–F90 et EI30-EI90
  • Aucun coffrage nécessaire
  • Pour le montage des détecteurs de fumée, des détecteurs de mouvements, etc.
  • Utilisable comme coffret de branchement pour plafond avec un couvercle coupe-feu
  • Possibilité d’installation ultérieure

Exemples d'application

La boîte de plafond HWD 30 permet, par exemple, d'installer des détecteurs de fumée et de présence ou des éclairages de sortie de secours à LED dans des plafonds coupe-feu sans compromettre la classe de résistance au feu.

Instructions d'application

Sans laine minérale, l'installation répond à la classe de résistance au feu F30 (EI30).
Sans laine minérale, l'installation répond à la classe de résistance au feu F30 (EI30).

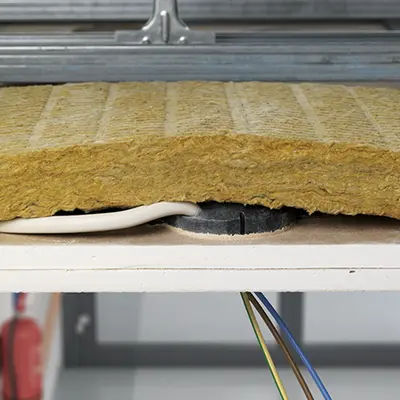

Avec la laine minérale conforme à EN 13501 Partie 1, l'installation résiste à un incendie jusqu'à une classe EI60, et avec l'isolant Rockwool/Termarock 100 jusqu'à la classe de résistance au feu EI90.
Avec la laine minérale conforme à EN 13501 Partie 1, l'installation résiste à un incendie jusqu'à une classe EI60, et avec l'isolant Rockwool/Termarock 100 jusqu'à la classe de résistance au feu EI90.

Tableau d'affectation pour perçoir universel

Tableau d'affectation pour perçoir universel

Montage

Fraiser un orifice d’encastrement avec la couronne de fraisage PROFI (réf. 1081-21), y compris l'aspiration de la poussière (réf. 1088-50).
Fraiser un orifice d’encastrement avec la couronne de fraisage PROFI (réf. 1081-21), y compris l'aspiration de la poussière (réf. 1088-50).
L’ouverture adaptée au câble est réalisée à l’aide du perçoir universel KAISER.
L’ouverture adaptée au câble est réalisée à l’aide du perçoir universel KAISER.
Fixation des boîtes au moyen de la technique de cloison sèche éprouvée et de la technique FX⁴ de KAISER.
Fixation des boîtes au moyen de la technique de cloison sèche éprouvée et de la technique FX⁴ de KAISER.
Le couvercle coupe-feu bénéficie de la classe de résistance au feu F30 avec les plafonds F30, et de la classe de résistance au feu F90 avec les plafonds F90.
Le couvercle coupe-feu bénéficie de la classe de résistance au feu F30 avec les plafonds F30, et de la classe de résistance au feu F90 avec les plafonds F90.

Montage / Installation

Type de montage:
HW (construction sèche/construction légère), plafond creux

Sécurité / propriétés

Sans halogènes:
Oui
Application spéciale:
protection anti-incendie

Agréments / Certifications

classe de résistance au feu:
EI 30, EI 60
Homologation DIBT:
Z-19.21-1788
VDE:
Oui
Déclaration de performance

KAISER Vorlage Übereinstimmungsbestätigung

Vorlage Bescheinigung vom Fachhandwerksbetrieb für den Bauherrn
33 KB | 26/06/2018
Télécharger
Certificat

Rapport de classification - Boîte de protection incendie HWD 68+ dans des cloisons légères

2 MB | 14/03/2024
1-06_Icons/(1)/certified_24dp_1F1F1F_FILL0_wght300_GRAD0_opsz24 Organisme de contrôle
Télécharger
Instructions

Boîtier parois creuses HWD 68+

Instructions de montage, N° Art. 9463-03, 9464-03

754.6 KB | 07/03/2024
Télécharger
Instructions

Boîte d'encastrement de protection incendie en bois massif PROTECT®

Instructions de montage, N° d'art. 9464-05

824.5 KB | 07/03/2024
Télécharger
Au cœur de chaque installation. - La prise KAISER.
Dépliant

Au cœur de chaque installation. - La prise KAISER.

Conçu par des artisans, fabriqué par KAISER!

8 MB
Télécharger
PARTcommunity

PARTcommunity

Données de planification (CAD/3D/2D)
