UP¹ Flush-mounting boxes

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes
Standardised combination distance 71 mm

Device box for flush-mounting/masonry installation, flush-mounting box, designed as a flush-mounting device box in accordance with DIN EN 60670/VDE 0606 and DIN 49073, made of plastic.
Installation opening Ø 60 mm, installation opening Ø 82 mm, depth 46 mm, combination distance 71 mm, protection class IP 20 according to DIN EN 60529, flame retardant according to DIN EN 60695 up to 650° C, halogen-free according to DIN VDE 0604-2-100, for flush-mounting installation,
Entries with break-out openings for electric cables and DIN EN conduits with a diameter of 20/25 mm (2x 20 mm/25 mm in the combination area, 4 x 20 mm/25 mm in the side wall, 1 x 20 mm and 1x up to 11 mm in the box base).
Open through-wiring, fully insulated through-wiring close to the floor, with 4 x 3 screw domes and 2 expanding claw fields, with 2 device screws

Read more Read less

One-gang box UP¹ with device srews

Kaiser GmbH & Co.KG

Artikel-No.: 1056-05

EAN: 4013456593985

Halogen-free

VDE

Product depth: 46 mm

For conduit Ø: 20 mm, 25 mm

Wire entry Ø max.: 11 mm

Halogen-free: Yes

Packaging / Shipping: 25 / 450

Price (MSRP) / 100 ST:

€76.40

Price group: 110

More product details

Datasheet (PDF)

accessories

- Zum Ausgleich zu tief sitzender Dosen
- Zur Einhaltung der IP-Schutzart
- Mit 2 Befestigungsschrauben 40 mm
- Kompatibilität bei Installation von großen Einbaugeräten prüfen

UP¹ Fix stepless plaster compensation frame

Artikel-No. 1155-65

To compensate for deep-seated boxes
To maintain IP protection class
With 2 fixing screws 40 mm
Check compatibility when installing large built-in appliances

- zum Ausgleich zu tief sitzender Dosen
- Zur Einhaltung der IP-Schutzart
- Mit 2 eingedrehten Geräteschrauben
- mit 2 Ring-Befestigungsschrauben
- 3-fach Schraubdome zur Gerätebefestigung

Plaster compensation ring Ø 60 mm, height 12 mm

Artikel-No. 1155-63

to compensate for deep-seated boxes
To maintain IP protection class
With 2 screwed-in device screws
with 2 ring attachment screws

- zum Ausgleich zu tief sitzender Dosen
- Zur Einhaltung der IP-Schutzart
- Mit 2 eingedrehten Geräteschrauben
- mit 2 Ring-Befestigungsschrauben
- 3-fach Schraubdome zur Gerätebefestigung

Plaster compensation ring Ø 60 mm, height 24 mm

Artikel-No. 1155-64

to compensate for deep-seated boxes
To maintain IP protection class
With 2 screwed-in device screws
with 2 ring attachment screws

- für Kombinationsabstand 91 mm, z. B. bei Antennensteckdosen, Telefondosen oder EDV-Anschlussdosen mit nicht berührungssicheren Steckdoseneinsätzen
- erweitert den 71 mm Normabstand um 20 mm auf 91 / 111 / 131 / 151 mm usw.

Distance support UP¹ 91 mm

Artikel-No. 1159-35

für Kombinationsabstand 91 mm, z. B. bei Antennensteckdosen, Telefondosen oder EDV-Anschlussdosen mit nicht berührungssicheren Steckdoseneinsätzen
erweitert den 71 mm Normabstand um 20 mm auf 91 / 111 / 131 / 151 mm usw.

- Für die zusätzliche Fixierung der UP¹ ECON® Fix Dosen
- Zur Verarbeitung mit handelsüblichen PU-Schaumpistolen mit M65 Gewindeanschluss
- Verwendbar mit Art.-Nr. 1055-26, 1555-26, 1068-26 und 1656-26
- 1-K PU-Schaum
- Baustoffklasse E nach EN 13501 (DIN 4102 B2-Qualität)
- Feinporige Schaumstruktur
- Verarbeitungstemperatur Umgebung -10 °C bis +30°, optimal +20°C, 60% relative Luftfeuchtigkeit (Dosentemperatur mind. +5°C)
- Feuchtigkeitshärtend
- Klebefrei innerhalb von ca. 10 min
- Schneidbar nach ca. 30 min.
- Voll belastbar nach ca. 12 h
- Temperaturbeständig ausgehärtet von -40 °C bis +80 °C
- Lagerfähig bis zu 12 Monate
- Bitte Sicherheitsdatenblatt beachten

Flush-mounting gun foam

Artikel-No. 1155-95

For additional fixing of the UP¹ ECON® Fix boxes
For processing with commercially available PU foam guns with M65 threaded connection
Can be used with Art. No. 1055-26, 1555-26, 1068-26 and 1656-26
1-component PU foam
Building material class E according to EN 13501 (DIN 4102 B2 quality)
Fine-pored foam structure
Ambient processing temperature -10°C to +30°C, optimum +20°C, 60% relative humidity (box temperature min. +5°C)
Humidity curing
Adhesive-free within approx. 10 min
Can be cut after approx. 30 min.
Fully loadable after approx. 12 h
Temperature resistant cured from -40 °C to +80 °C
Can be stored up to 12 months
Please note the safety data sheet

tools

- 2 Libellen zum senkrechten und waagerechten Ausrichten
- 71 mm für Norm-Kombinationen
- 91 mm für getrennte Abdeckungen von Kleinspannungsgeräten
- mit gehärteten Bohrbuchsen Ø 6 mm
- mit ausklappbarem Führungsstift für die erste Bohrung

Drilling template

Artikel-No. 1190-65

2 spirit levels for vertical and horizontal alignment
71 mm for standard combinations
91 mm for separate covers on low-voltage equipment
with hardened drilling bushes Ø 6 mm
with fold-out guide pin for first drill hole

- universeller Einsatzbereich
- für mittelhartes Mauerwerk
- hohe Standzeit
- Anschlussgewinde M18 x 1,5
- mit Seitenschlitzen
- zum Aufschrauben auf die Direktaufnahme

Diamond grinding head without dust extraction

Artikel-No. 1088-00

Universal area of application
For medium-hard masonry
High service life
Entry thread M18 x 1.5
with side slits
for screwing onto the direct attachment

- universeller Einsatzbereich
- für mittelhartes Mauerwerk
- hohe Standzeit
- Anschlussgewinde M18 x 1,5
- zum Aufschrauben auf die Staubabsaugung

Diamond grinding head with dust extraction

Artikel-No. 1088-02

Universal area of application
For medium-hard masonry
High service life
Entry thread M18 x 1.5
for screwing onto the dust extraction system

- für Diamant-Schleifkronen Ø 82 oder Ø 68 mm mit Anschlussgewinde M18x1,5
- Staubsauger-Schlauchaufnahme von Ø 31 - 36 mm

Dust extraction with direct attachment

Artikel-No. 1088-21

for diamond grinding heads Ø 82 or Ø 68 mm with connection thread M18x1.5
Vacuum cleaner hose attachments from Ø 31 - 36 mm

- für Diamant-Schleifkronen Ø 82 oder Ø 68 mm mit Anschlussgewinde M18x1,5
- Staubsauger-Schlauchaufnahme von Ø 31 - 36 mm

Dust extraction with direct attachment

Artikel-No. 1088-16

for diamond grinding heads Ø 82 or Ø 68 mm with connection thread M18x1.5
Vacuum cleaner hose attachments from Ø 31 - 36 mm

- für Diamant-Schleifkronen Ø 82 oder Ø 68 mm mit Anschlussgewinde M18x1,5
- Staubsauger-Schlauchaufnahme von Ø 31 - 36 mm

Dust extraction with chuck attachment

Artikel-No. 1088-41

for diamond grinding heads Ø 82 or Ø 68 mm with connection thread M18x1.5
Vacuum cleaner hose attachments from Ø 31 - 36 mm

recommendations

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

One-gang box UP¹

Artikel-No. 1055-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes
Standardised combination distance 71 mm

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen und 2 Spreizkrallenfeldern
- Norm-Kombinationsabstand 71 mm

One-gang junction box UP¹

Artikel-No. 1555-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes and 2 expanding claw fields
Standardised combination distance 71 mm

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen und 2 Spreizkrallenfeldern
- Norm-Kombinationsabstand 71 mm

One-gang junction box UP¹ with device screws

Artikel-No. 1556-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes and 2 expanding claw fields
Standardised combination distance 71 mm

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 bzw. 6 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

Electronics box UP¹

Artikel-No. 1068-05

Side-neutral combination
Many through-wiring possibilities
Standardised combination distance 71 mm

- Variante mit Schnellfixierung für die Montage ohne Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 bzw. 6 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

Two-gang junction box UP¹

Artikel-No. 1656-05

Side-neutral combination
Many through-wiring possibilities
Standardised combination distance 71 mm

similar

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

One-gang box UP¹

Artikel-No. 1055-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes
Standardised combination distance 71 mm

Product Information

UP¹ Flush-mounting boxes

UP¹, the new flush-mounted range for electrical installations, takes installation to a whole new level and makes it easier than ever before. The tried-and-tested standard flush-mounted box has been updated and now boasts many new, practical features.

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes
Standardised combination distance 71 mm

Secure connection with the new side-neutral combination

The audibly secure connection with the KAISER combination: simply connect the boxes to each other – in any alignment – and press them together with a distinct ‘click’. This creates a stable combination with a standardised distance of 71 mm.

No matter which way the boxes meet...

No matter which way the boxes meet...

...put them together...

...put them together...

...and the boxes lock together stably.

...and the boxes lock together stably.

Stable and side-neutral combination in 71 mm standardised combination distance.

Stable and side-neutral combination in 71 mm standardised combination distance.

Processing instructions – Entries

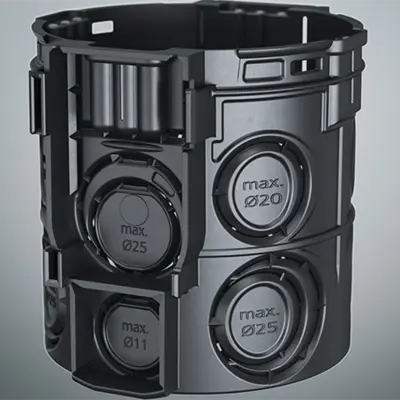

Due to entries being close to the base, the cable can be stowed directly on the base and take up little space.

Due to entries being close to the base, the cable can be stowed directly on the base and take up little space.

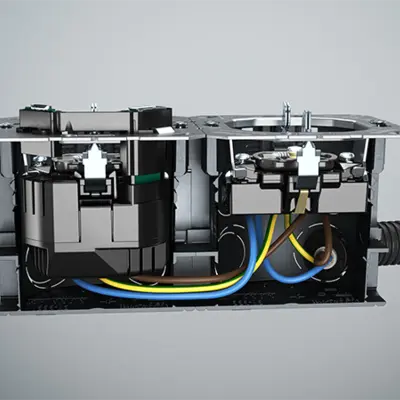

Maximum usable space, thanks through-wiring close to the base.

Maximum usable space, thanks through-wiring close to the base.

Maximum flexibility thanks to three feeds up to M25 from one direction...

Maximum flexibility thanks to three feeds up to M25 from one direction...

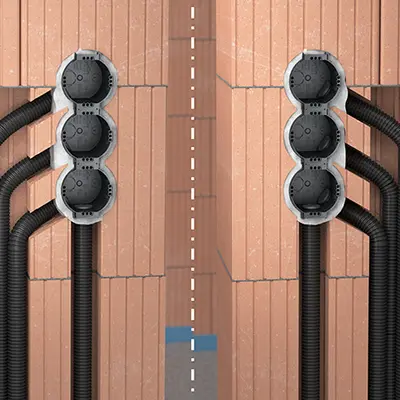

...e.g. next to door openings.

...e.g. next to door openings.

Processing instructions - Combination after plastering

Devices can be connected in four different ways:

Devices can be connected in four different ways:

...classic connection in the middle area of the one-gang junction box...

...classic connection in the middle area of the one-gang junction box...

...or by the fully insulated connection close to the base in the one-gang junction boxes,...

...or by the fully insulated connection close to the base in the one-gang junction boxes,...

...without routing the cable in bends from one box to the other.

...without routing the cable in bends from one box to the other.

Moreover, in the case of permanently installed boxes, it is possible to break out the separator wall between the combined boxes in the upper area simply with a pair of combination pliers by means of a tilting movement...

Moreover, in the case of permanently installed boxes, it is possible to break out the separator wall between the combined boxes in the upper area simply with a pair of combination pliers by means of a tilting movement...

...furthermore, the underlying electric cable/conduit entry can also be removed to provide even more wiring space.

...furthermore, the underlying electric cable/conduit entry can also be removed to provide even more wiring space.

This makes it possible to insert the connecting cables of pre-wired accessories, such as sockets, quickly and easily without having to connect them in the sockets first.

This makes it possible to insert the connecting cables of pre-wired accessories, such as sockets, quickly and easily without having to connect them in the sockets first.

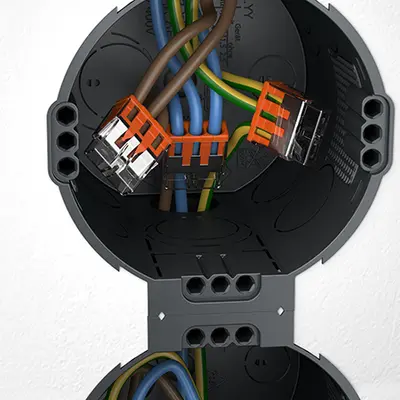

All UP¹ one-gang boxes offer generous installation space for convenient accommodation of cables, connection terminals and installation accessories.

All UP¹ one-gang boxes offer generous installation space for convenient accommodation of cables, connection terminals and installation accessories.

Electrical installation

After plastering, the signal bristles indicate the position of the boxes.

After plastering, the signal bristles indicate the position of the boxes.

Opening the boxes with a blow of the hammer.

Opening the boxes with a blow of the hammer.

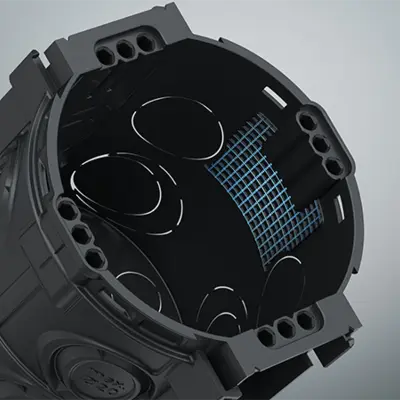

Device mounting using: expanding claws or...

Device mounting using: expanding claws or...

...device screws into the 4 x 3 screw domes for maximum flexibility.

...device screws into the 4 x 3 screw domes for maximum flexibility.

Assembly and connection option with distance support

Position the distance support on the box...

Position the distance support on the box...

...and create a box combination with a 91 mm spacing.

...and create a box combination with a 91 mm spacing.

The distance support (Art. No. 1159-35) guarantees a precise and secure distance of 91 mm.

The distance support (Art. No. 1159-35) guarantees a precise and secure distance of 91 mm.

Example of installation with a 91-mm spacing.

Example of installation with a 91-mm spacing.

Technical Data

Dimensions / Form

Product depth:: 46 mm

Connections / Entries

For conduit Ø:: 20 mm, 25 mm
Wire entry Ø max.:: 11 mm

Assembly / Installation

Assembly type:: UP (solid construction)

Safety / Properties

Halogen-free:: Yes

Features

Number of screw domes:: 4 x 3

Approvals / Certifications

VDE:: Yes

Technical Information

Technical information

Sicherheitsdatenblatt UP-Pistolenschaum (Art.-Nr. 1155-95)

289.1 KB | 02/01/2023

Conformity declaration

Declaration of conformity

UP¹ ECON® Fix one-gang box including accessories, UP¹ ECON® Fix one-gang junction box including accessories.

51.2 KB | 07/06/2024

Certificates

Certificate

UP¹ flush-mounting boxes – sustainability certification

2.5 MB | 09/03/2026

Assembly Instructions

Instruction

UP¹ ECON® Fix

Assembly instructions

3.5 MB | 29/11/2024

Brochures/Flyer

Flyer

Our UP¹ family

Designed by craftsmen, made by KAISER.

630.7 KB

Languages	de-DE	en-DE	fr-DE
Download (630.7 KB)
Add to cart

UP1. Our best UP flush-mounting box.

Brochure

UP1. Our best UP flush-mounting box.

The new flush-mounting programme.

1.2 MB

Languages	de-DE	en-DE	fr-DE
Download (1.2 MB)
Add to cart

Accessoirs

- Zum Ausgleich zu tief sitzender Dosen
- Zur Einhaltung der IP-Schutzart
- Mit 2 Befestigungsschrauben 40 mm
- Kompatibilität bei Installation von großen Einbaugeräten prüfen

UP¹ Fix stepless plaster compensation frame

Artikel-No. 1155-65

To compensate for deep-seated boxes
To maintain IP protection class
With 2 fixing screws 40 mm
Check compatibility when installing large built-in appliances

- zum Ausgleich zu tief sitzender Dosen
- Zur Einhaltung der IP-Schutzart
- Mit 2 eingedrehten Geräteschrauben
- mit 2 Ring-Befestigungsschrauben
- 3-fach Schraubdome zur Gerätebefestigung

Plaster compensation ring Ø 60 mm, height 12 mm

Artikel-No. 1155-63

to compensate for deep-seated boxes
To maintain IP protection class
With 2 screwed-in device screws
with 2 ring attachment screws

- zum Ausgleich zu tief sitzender Dosen
- Zur Einhaltung der IP-Schutzart
- Mit 2 eingedrehten Geräteschrauben
- mit 2 Ring-Befestigungsschrauben
- 3-fach Schraubdome zur Gerätebefestigung

Plaster compensation ring Ø 60 mm, height 24 mm

Artikel-No. 1155-64

to compensate for deep-seated boxes
To maintain IP protection class
With 2 screwed-in device screws
with 2 ring attachment screws

- für Kombinationsabstand 91 mm, z. B. bei Antennensteckdosen, Telefondosen oder EDV-Anschlussdosen mit nicht berührungssicheren Steckdoseneinsätzen
- erweitert den 71 mm Normabstand um 20 mm auf 91 / 111 / 131 / 151 mm usw.

Distance support UP¹ 91 mm

Artikel-No. 1159-35

für Kombinationsabstand 91 mm, z. B. bei Antennensteckdosen, Telefondosen oder EDV-Anschlussdosen mit nicht berührungssicheren Steckdoseneinsätzen
erweitert den 71 mm Normabstand um 20 mm auf 91 / 111 / 131 / 151 mm usw.

- Für die zusätzliche Fixierung der UP¹ ECON® Fix Dosen
- Zur Verarbeitung mit handelsüblichen PU-Schaumpistolen mit M65 Gewindeanschluss
- Verwendbar mit Art.-Nr. 1055-26, 1555-26, 1068-26 und 1656-26
- 1-K PU-Schaum
- Baustoffklasse E nach EN 13501 (DIN 4102 B2-Qualität)
- Feinporige Schaumstruktur
- Verarbeitungstemperatur Umgebung -10 °C bis +30°, optimal +20°C, 60% relative Luftfeuchtigkeit (Dosentemperatur mind. +5°C)
- Feuchtigkeitshärtend
- Klebefrei innerhalb von ca. 10 min
- Schneidbar nach ca. 30 min.
- Voll belastbar nach ca. 12 h
- Temperaturbeständig ausgehärtet von -40 °C bis +80 °C
- Lagerfähig bis zu 12 Monate
- Bitte Sicherheitsdatenblatt beachten

Flush-mounting gun foam

Artikel-No. 1155-95

For additional fixing of the UP¹ ECON® Fix boxes
For processing with commercially available PU foam guns with M65 threaded connection
Can be used with Art. No. 1055-26, 1555-26, 1068-26 and 1656-26
1-component PU foam
Building material class E according to EN 13501 (DIN 4102 B2 quality)
Fine-pored foam structure
Ambient processing temperature -10°C to +30°C, optimum +20°C, 60% relative humidity (box temperature min. +5°C)
Humidity curing
Adhesive-free within approx. 10 min
Can be cut after approx. 30 min.
Fully loadable after approx. 12 h
Temperature resistant cured from -40 °C to +80 °C
Can be stored up to 12 months
Please note the safety data sheet

Tools

- 2 Libellen zum senkrechten und waagerechten Ausrichten
- 71 mm für Norm-Kombinationen
- 91 mm für getrennte Abdeckungen von Kleinspannungsgeräten
- mit gehärteten Bohrbuchsen Ø 6 mm
- mit ausklappbarem Führungsstift für die erste Bohrung

Drilling template

Artikel-No. 1190-65

2 spirit levels for vertical and horizontal alignment
71 mm for standard combinations
91 mm for separate covers on low-voltage equipment
with hardened drilling bushes Ø 6 mm
with fold-out guide pin for first drill hole

- universeller Einsatzbereich
- für mittelhartes Mauerwerk
- hohe Standzeit
- Anschlussgewinde M18 x 1,5
- mit Seitenschlitzen
- zum Aufschrauben auf die Direktaufnahme

Diamond grinding head without dust extraction

Artikel-No. 1088-00

Universal area of application
For medium-hard masonry
High service life
Entry thread M18 x 1.5
with side slits
for screwing onto the direct attachment

- universeller Einsatzbereich
- für mittelhartes Mauerwerk
- hohe Standzeit
- Anschlussgewinde M18 x 1,5
- zum Aufschrauben auf die Staubabsaugung

Diamond grinding head with dust extraction

Artikel-No. 1088-02

Universal area of application
For medium-hard masonry
High service life
Entry thread M18 x 1.5
for screwing onto the dust extraction system

- für Diamant-Schleifkronen Ø 82 oder Ø 68 mm mit Anschlussgewinde M18x1,5
- Staubsauger-Schlauchaufnahme von Ø 31 - 36 mm

Dust extraction with direct attachment

Artikel-No. 1088-21

for diamond grinding heads Ø 82 or Ø 68 mm with connection thread M18x1.5
Vacuum cleaner hose attachments from Ø 31 - 36 mm

- für Diamant-Schleifkronen Ø 82 oder Ø 68 mm mit Anschlussgewinde M18x1,5
- Staubsauger-Schlauchaufnahme von Ø 31 - 36 mm

Dust extraction with direct attachment

Artikel-No. 1088-16

for diamond grinding heads Ø 82 or Ø 68 mm with connection thread M18x1.5
Vacuum cleaner hose attachments from Ø 31 - 36 mm

- für Diamant-Schleifkronen Ø 82 oder Ø 68 mm mit Anschlussgewinde M18x1,5
- Staubsauger-Schlauchaufnahme von Ø 31 - 36 mm

Dust extraction with chuck attachment

Artikel-No. 1088-41

for diamond grinding heads Ø 82 or Ø 68 mm with connection thread M18x1.5
Vacuum cleaner hose attachments from Ø 31 - 36 mm

Planning Data

Ausschreiben.de

Ausschreiben.de

Go to tender article

PARTcommunity

Planning Data (CAD/3D/2D)

Product Recommendations

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

One-gang box UP¹

Artikel-No. 1055-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes
Standardised combination distance 71 mm

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen und 2 Spreizkrallenfeldern
- Norm-Kombinationsabstand 71 mm

One-gang junction box UP¹

Artikel-No. 1555-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes and 2 expanding claw fields
Standardised combination distance 71 mm

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen und 2 Spreizkrallenfeldern
- Norm-Kombinationsabstand 71 mm

One-gang junction box UP¹ with device screws

Artikel-No. 1556-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes and 2 expanding claw fields
Standardised combination distance 71 mm

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 bzw. 6 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

Electronics box UP¹

Artikel-No. 1068-05

Side-neutral combination
Many through-wiring possibilities
Standardised combination distance 71 mm

- Variante mit Schnellfixierung für die Montage ohne Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 bzw. 6 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

Two-gang junction box UP¹

Artikel-No. 1656-05

Side-neutral combination
Many through-wiring possibilities
Standardised combination distance 71 mm

Similar Products

- Variante zum klassischen Setzen mit Gips
- Seitenneutrale Kombination
- Vielfältige Durchverdrahtung
- Mit 4 x 3 Schraubdomen
- Norm-Kombinationsabstand 71 mm

One-gang box UP¹

Artikel-No. 1055-05

Side-neutral combination
Many through-wiring possibilities
With 4 x 3 screw domes
Standardised combination distance 71 mm
